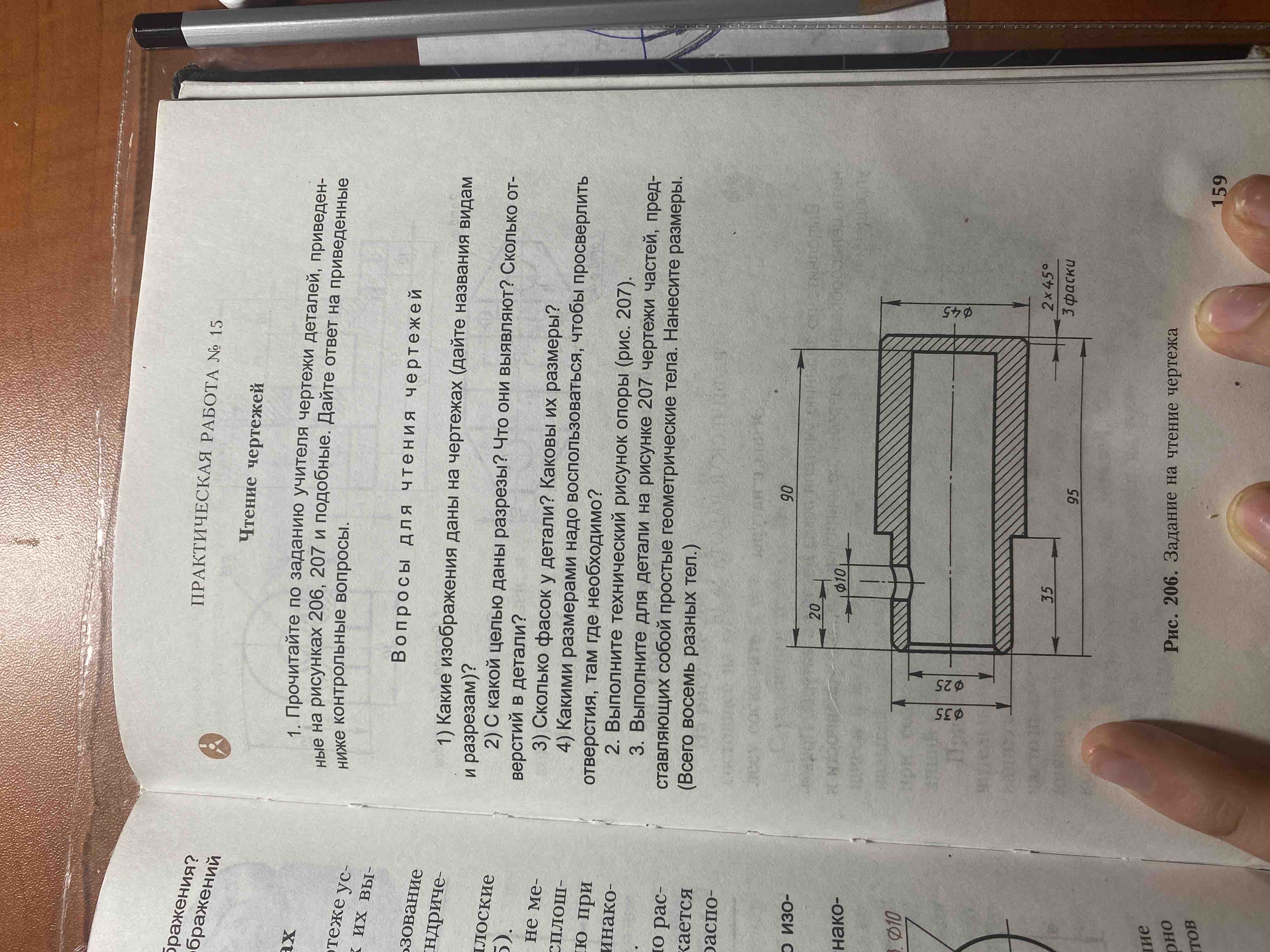

ПРАКТИЧЕСКАЯ РАБОТА Nº 15 Чтение чертежей 1. Прочитайте по заданию учителя чертежи деталей, приведен-ные на рисунках 206, 207 и подобные. Дайте ответ на приведенные ниже…
ПРАКТИЧЕСКАЯ РАБОТА Nº 15 Чтение чертежей 1. Прочитайте по заданию учителя чертежи деталей, приведен-ные на рисунках 206, 207 и подобные. Дайте ответ на приведенные ниже контрольные вопросы. Вопросы для чтения чертежей 1) Какие изображения даны на чертежах (дайте названия видам и разрезам)? 2) С какой целью даны разрезы? Что они выявляют? Сколько отверстий в детали? 3) Сколько фасок у детали? Каковы их размеры? 4) Какими размерами надо воспользоваться, чтобы просверлить отверстия, там где необходимо? 2. Выполните технический рисунок опоры (рис. 207). 3. Выполните для детали на рисунке 207 чертежи частей, представляющих собой простые геометрические тела. Нанесите размеры. (Всего восемь разных тел.) 90 20 645 Ф 35 Ф 25 35 2×45° 3 фаски 95 e 10 Рис. 206. Задание на чтение чертежа 159
Привет! Давай разберемся с этой задачей шаг за шагом.
Какие изображения даны на чертежах?
На чертеже Рис. 206 изображен вид детали в разрезе. Обычно разрезы позволяют увидеть внутреннюю структуру детали, которую нельзя увидеть на обычных видах.
С какой целью даны разрезы?
Разрезы показывают внутренние элементы и конструкцию детали, такие как каналы, отверстия и полости. В этой детали разрез, вероятно, показывает наличие отверстий и их расположение.
Сколько отверстий в детали?
На чертеже есть указание на наличие двух отверстий. Диаметры 35 и 25 обозначают размеры отверстий.
Сколько фасок у детали и каковы их размеры?
У детали есть три фаски. Размеры указаны как 2×45° и одна не указана, но обычно её также можно найти на чертеже.
Какими размерами надо воспользоваться, чтобы просверлить отверстия?
Для сверления отверстий используй размеры: диаметр 35 и диаметр 25. Следи за отметками на чертеже, чтобы точно определить их расположение.
Для выполнения технического рисунка:
Тщательно перенеси все размеры и детали, которые видишь на чертеже, чтобы соблюсти пропорции.
Убедись, что вы отметили все элементы: отверстия, фаски и другие детали.
Если будут еще вопросы, не стесняйся спрашивать!
