Решить задачу номер 6

Привет! Давай разберёмся с этой задачей.

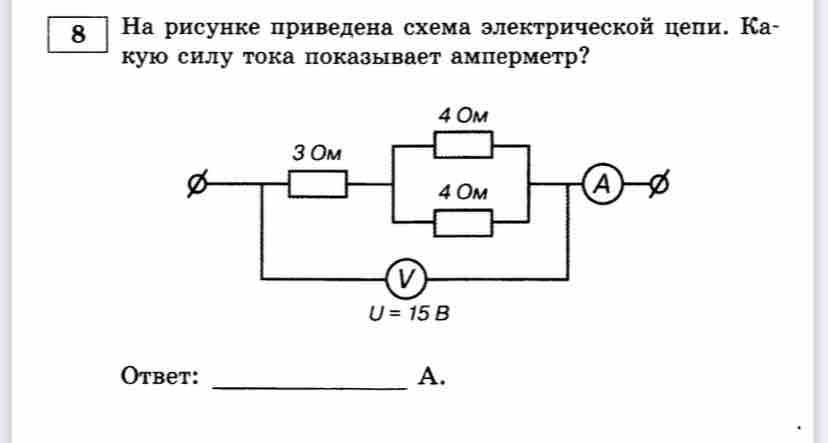

На рисунке есть схема электрической цепи с резисторами и амперметром. Нам нужно найти силу тока, которую показывает амперметр. Давай сделаем это пошагово:

1. Определим сопротивление цепи:

   • У нас есть два резистора по 4 Ом подключенные параллельно. Сопротивление в параллельной цепи рассчитывается по формуле: 1/R_общ = 1/R1 + 1/R2.
   • Найдём общее сопротивление параллельных резисторов: 1/R_общ = 1/4 + 1/4 = 2/4 = 1/2.
   • Значит, R_общ параллельных = 2 Ом.

2. Сложим резисторы:

   • Этот параллельный блок (2 Ом) подключён последовательно с резистором 3 Ом.
   • Общее сопротивление цепи: R_общ = 3 Ом + 2 Ом = 5 Ом.

3. Найдём силу тока:

   • Используем закон Ома: I = U / R.
   • Напряжение U = 15 В.
   • Значит, сила тока I = 15 В / 5 Ом = 3 A.

Амперметр показывает ток 3 А.

Надеюсь, это помогло! Если есть вопросы, спрашивай!
