Построить 3 проекции детали

Чтобы построить 3 проекции детали, нужно сделать следующее:

1. Выбрать виды проекций:

   • Фронтальная проекция (вид спереди).
   • Горизонтальная проекция (вид сверху).
   • Профильная проекция (вид сбоку).

2. Анализировать деталь:

   • Обрати внимание на формы и размеры.

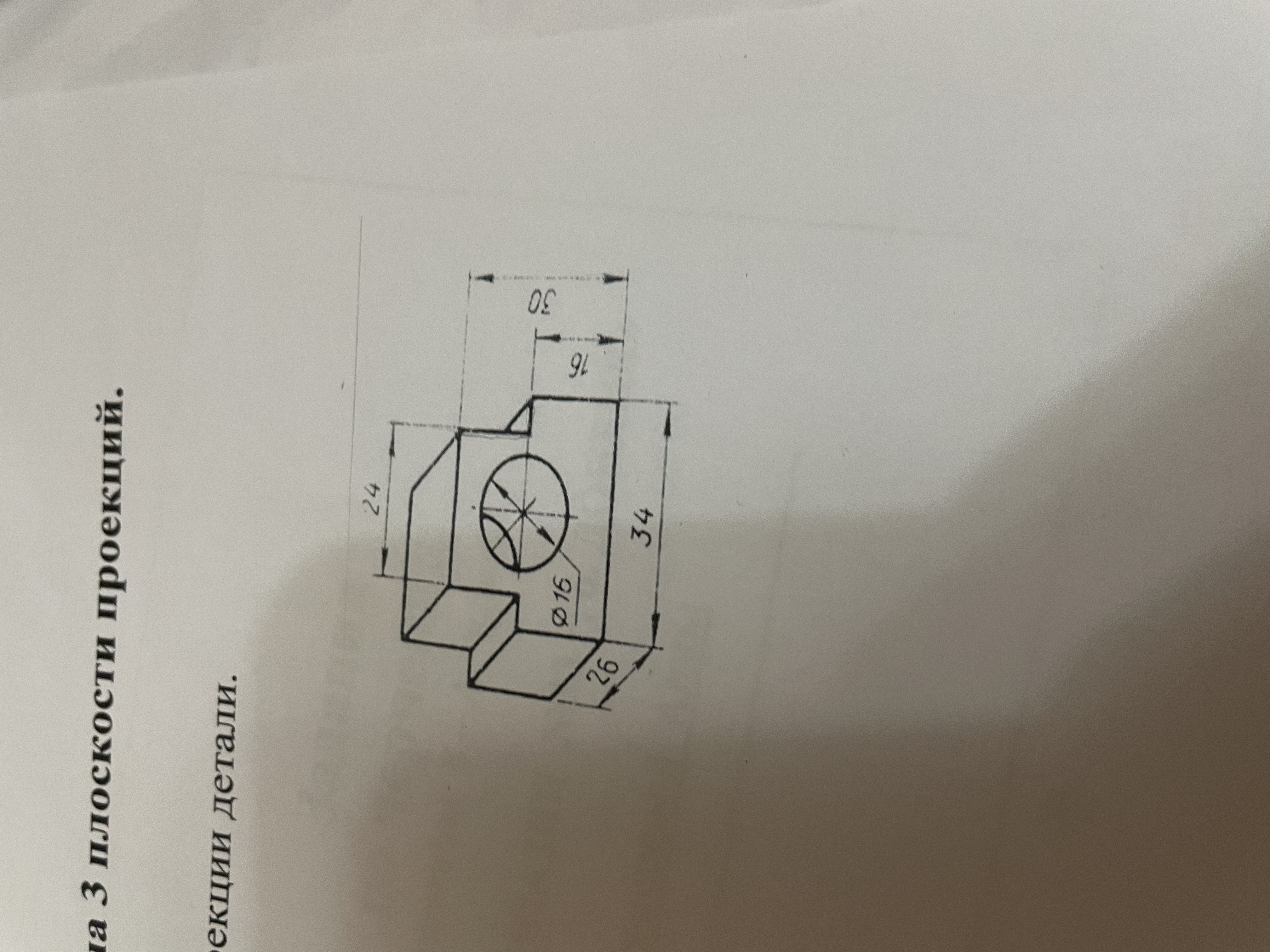

   • На чертеже видна ступенчатая поверхность и отверстие.

3. Построение проекций:

   • Фронтальная проекция: изобрази общий контур детали и выдели отверстие.
   • Горизонтальная проекция: покажи вид сверху, где должны быть видны все выступы.
   • Профильная проекция: изобрази вид сбоку, учитывая глубину ступенек.

4. Учет размеров:

   • Используй указанные размеры для точной прорисовки.
   • Убедись, что все линии и отверстия совпадают по размерам.

Таким образом, ты сможешь построить полное представление о детали на чертеже. Если потребуется, добавь штриховку или другие элементы, чтобы подчеркнуть объем и форму.
