Привет! Давай разберемся с твоим заданием в Компас 3D.

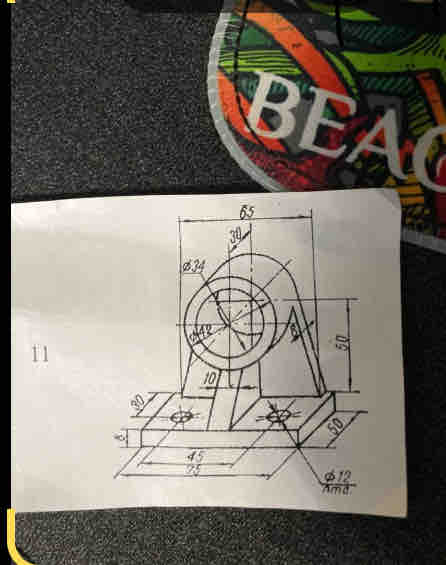

На чертеже у тебя представлена деталь с указанными размерами. Задача может заключаться в том, чтобы построить эту деталь в Компас 3D пошагово.

Вот как это можно сделать:

1. Основание:

   • Построй прямоугольник размерами 60x30 мм.
   • Вырежи два отверстия диаметром 12 мм, расположенные на расстоянии 45 мм друг от друга.

2. Параллелограммы:

   • Нарисуй два параллелограмма с основанием 50 мм и высотой 30 мм. Вершины должны быть на основании.

3. Круглая деталь:

   • Построй круг диаметром 34 мм.
   • Расположи его на высоте 33 мм от основания параллелограммов.

4. Вырезы и отверстия:

   • Центр окружности смещен на 24,5 мм относительно края основания, учитывай это при построении.
   • Внутри самой окружности создай отверстие диаметром 18 мм.

5. Скосы:

   • Отметь скосы под углом 30º, как указано на чертеже.

Теперь ты можешь приступить к моделированию этой детали в Компас 3D, следуя этим шагам. Если есть вопросы или нужна дополнительная помощь, пиши!
