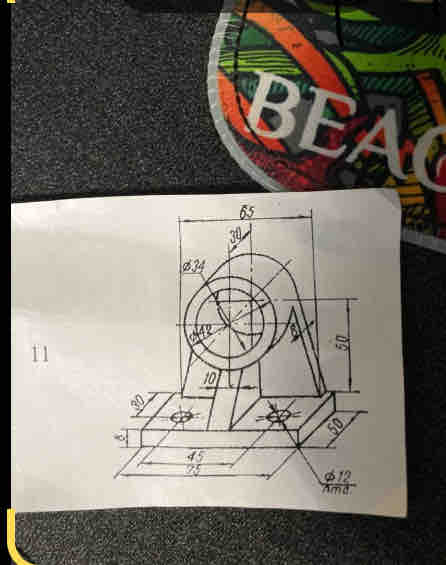

Привет! Давай разберёмся, как работать с чертежами в Компас 3D. Судя по изображению, у тебя есть чертёж какого-то механического устройства.

Вот как можно подойти к созданию 3D-модели по чертежу, который ты прислал:

1. Анализ чертежа:

   • На чертеже видно несколько кругов и прямых. Это может быть нечто вроде подшипника или втулки с креплением.
   • Обрати внимание на размеры и диаметр отверстий.

2. Создаём основу:

   • Начни с базовой фигуры. Например, снизу видно прямоугольную платформу. В Компас 3D можно использовать инструмент "Эскиз" на плоскости, чтобы нарисовать прямоугольник с нужными размерами.
   • Потом используй функцию "Выдавливание", чтобы задать толщину.

3. Создание центральной конструкции:

   • Для круглой части возьми инструмент "Окружность" и начерти её на поверхности платформы.
   • Опять используешь "Выдавливание" для создания цилиндра с заданной высотой.

4. Добавление отверстий:

   • Используй инструмент "Отверстие".
   • Отметь, где на прямоугольной базе должны быть отверстия, и задай их диаметр.

5. Заключительные шаги:

   • Проверь все размеры, чтобы они соответствовали чертежу.
   • Применяй фаски или скругления, если это необходимо.

Таким образом, шаг за шагом создашь трёхмерную модель деталей по чертежу. Если будут вопросы или нужно больше деталей, не стесняйся спрашивать!
