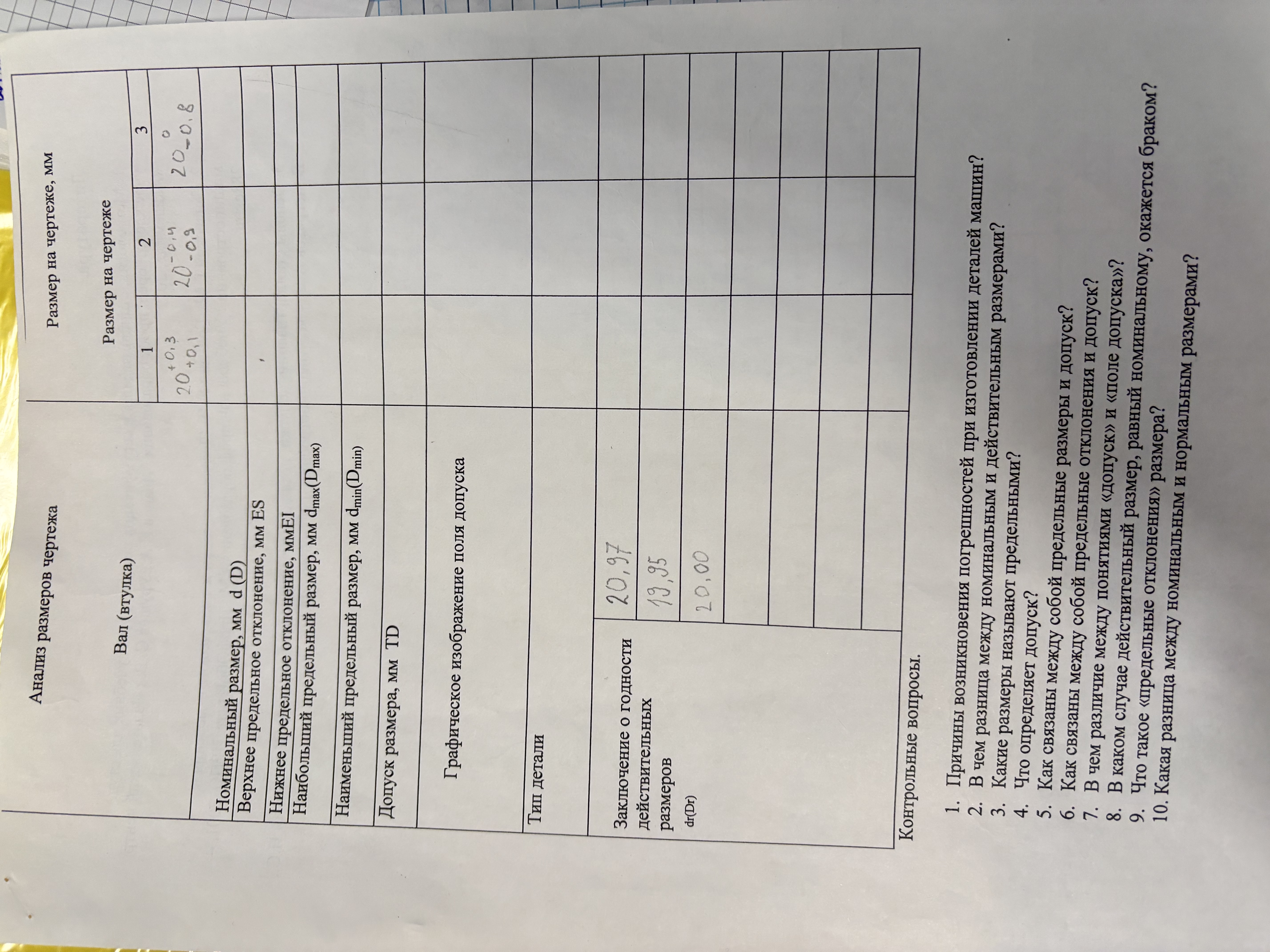

Заполнение таблицы:
Номинальный размер, мм (D) - это стандартный или теоретический размер, который указан в чертеже.
- 20,00 мм
Верхнее предельное отклонение, мм ES - это максимальная отклонение от номинального размера.
- 0,01 мм
Нижнее предельное отклонение, мм EI - это минимальное отклонение от номинального размера.
- 0,00 мм
Наибольший предельный размер, мм (Dmax) - это номинальный размер плюс верхнее отклонение.
- Dmax = 20,00 + 0,01 = 20,01 мм
Наименьший предельный размер, мм (Dmin) - это номинальный размер минус нижнее отклонение.
- Dmin = 20,00 + 0,00 = 20,00 мм
Допуск размера, мм, TD - это разница между наибольшим и наименьшим предельными размерами.
- TD = 20,01 - 20,00 = 0,01 мм
Фактически измеренные размеры:
- 20,00 мм; 20,01 мм; 20,01 мм
Заключение о годности деталей (соответствие):
- 20,00 мм - годен
- 20,01 мм - годен
- 20,01 мм - годен
Все значения подходят, так детали соответствуют допуску.
Ответы на контрольные вопросы:
Причины возникновения погрешностей:
- Оборудование, износ инструментов, условия обработки.
Погрешность между номинальными и действительными размерами:
- Погрешность из-за отклонений в процессе производства.
Погрешность между номинальным размером и допуском:
- Номинальный размер не учитывает отклонения, допуск ограничивает их.
Связь между кодом базирования и размером и допуском:
- Базирование учитывает допуски для точной обработки.
Разница между допуском и погрешностью обработки:
- Допуск - допустимые отклонения; погрешность - фактические отклонения.
Классы качества обработки обрабатываемых размеров:
- Определяют точность, обычно зависят от технологии.
Какой размер между номинальными и нормальными размерами:
- Нормальный - используется в стандартных допусках, чтобы определить удобные размеры.
