Реши задачу по информатике

Привет! Давай разберёмся с задачей.

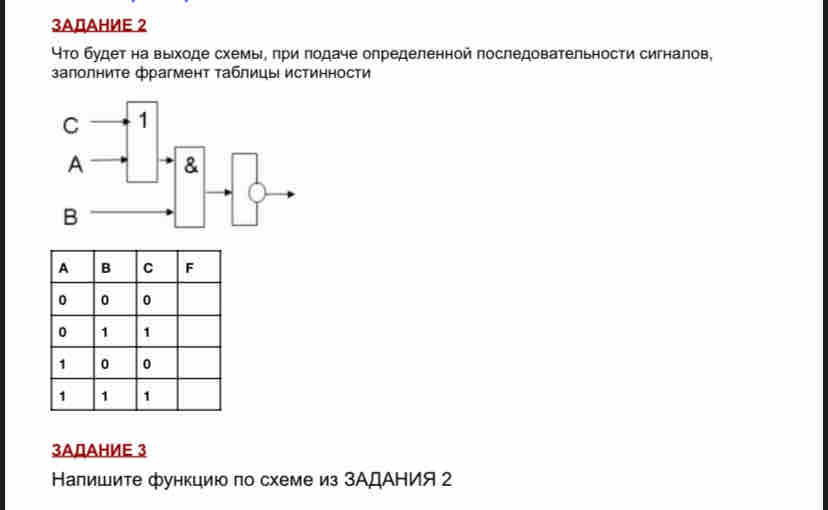

Для задачи 2 нам нужно заполнить таблицу истинности для логической схемы. На схеме есть элемент "И" и затем "НЕ".

1. Посмотрим на элементы: "И" берёт два входа и выдаёт 1 только если оба входа равны 1. После этого результат проходит через "НЕ", который инвертирует значение (0 становится 1, а 1 — 0).

Теперь давай заполним таблицу:

• В первой строке A=0, B=0:

  • "И" даёт 0, "НЕ" сделает 1.

• Во второй строке A=0, B=1:

  • "И" даёт 0, "НЕ" сделает 1.

• В третьей строке A=1, B=0:

  • "И" даёт 0, "НЕ" сделает 1.

• В четвёртой строке A=1, B=1:

  • "И" даёт 1, "НЕ" сделает 0.

Теперь переходим к задаче 3: Нужно написать функцию на основе схемы из задачи 2. Функция, которую мы получили, будет записана как F = НЕ(A И B).

Если что-то неясно, дай знать, обсудим подробнее!
