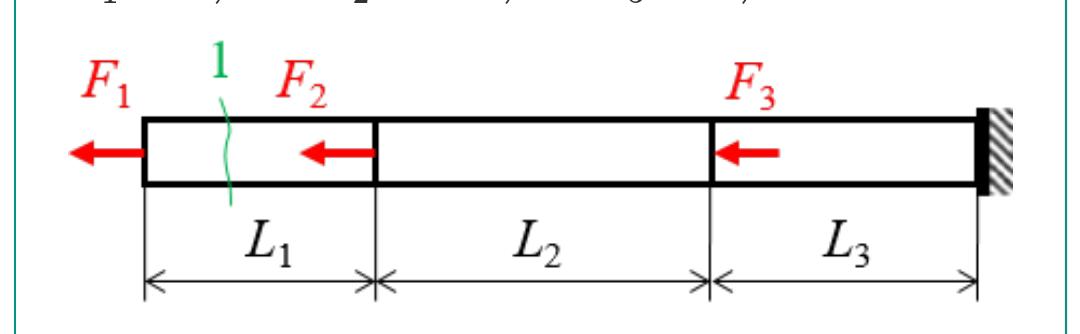

Дано: L1=1,5L ; L2=2L ; L3=1,5L ; F1=1,5P ; F2=−1,9P ;F3=2,2P . Для заданной балки, нагруженной сосредоточенными силами (F1,F2,F3) постройте эпюру нормальной (продольной) силы N и ответьте на ряд вопросов: 1. Чему равна нормальная сила в поперечном сечении №1 (ответ приведите в долях P с точностью до 2х значащих цифр)?
Для построения эпюры нормальной силы \( N \) на рассматриваемой балке и ответа на вопрос о нормальной силе в поперечном сечении №1, нужно учесть направление и величину приложенных сил.
Дано:
- \( L_1 = 1.5L \)
- \( L_2 = 2L \)
- \( L_3 = 1.5L \)
- \( F_1 = 1.5P \) (направлена влево)
- \( F_2 = -1.9P \) (направлена вправо, поскольку отрицательная)
- \( F_3 = 2.2P \) (направлена влево)
Найти нормальную силу в поперечном сечении №1:
Сечение №1 находится сразу после приложения силы \( F_1 \).
Нормальная сила \( N \) в этом сечении будет равна силе \( F_1 \), так как на участке между закреплением и \( F_1 \) других сил нет.
\[ N_1 = F_1 = 1.5P \]
Ответ: Нормальная сила в поперечном сечении №1 равна \( 1.5P \).
