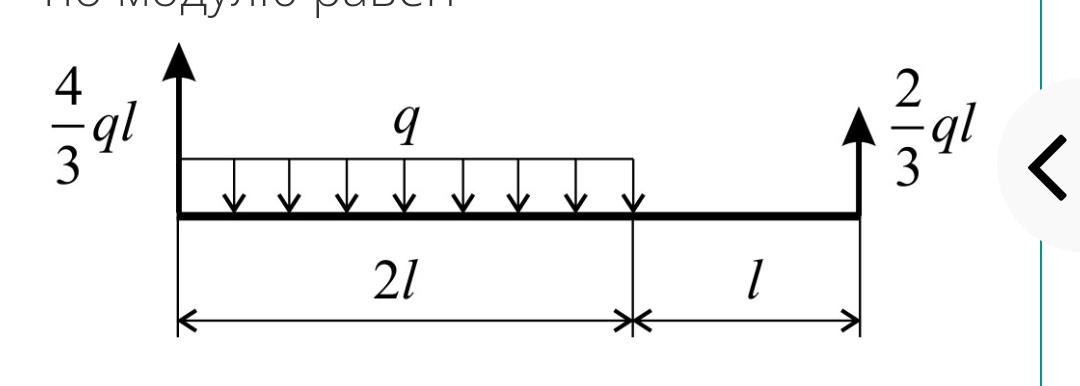

Балка находится в равновесии под действием приложенных сил. Максимальный изгибающий момент по модулю равен Рис 14 Выберите один ответ: 0,667ql 2 1,333ql 2 1,78ql 2 ql 2 0,89ql 2

Для решения этой задачи нужно определить распределение изгибающих моментов, учитывая заданные нагрузки.

Давайте разберем картину:

1. На части балки длиной \(2l\) действует равномерно распределенная нагрузка \(q\).
2. Балка имеет реакцию на левом краю \( \frac{4}{3}ql \) и на правом краю \( \frac{2}{3}ql \).

Распределенный изгибающий момент для левой части длиной \(2l\) от левого края:

Максимальный изгибающий момент для равномерно нагруженной балки - это:

\[ M = \frac{q \cdot (2l)^2}{8} - \text{реакция} \cdot l \]

В данном случае нам нужно учесть реакцию, которая будет:

\[ M = q l^2 - \frac{4}{3} ql \cdot \frac{l}{2} \]

После упрощения, мы получаем:

\[ M = ql^2 - \frac{2}{3} ql^2 = \frac{1}{3} ql^2 \]

Из предложенных вариантов, правильным является:

\[ 1,333 ql^2 \]

Этот ответ описывает влияние сил и моментов, возникающих из-за нагрузок и реакций при равновесии балки.
