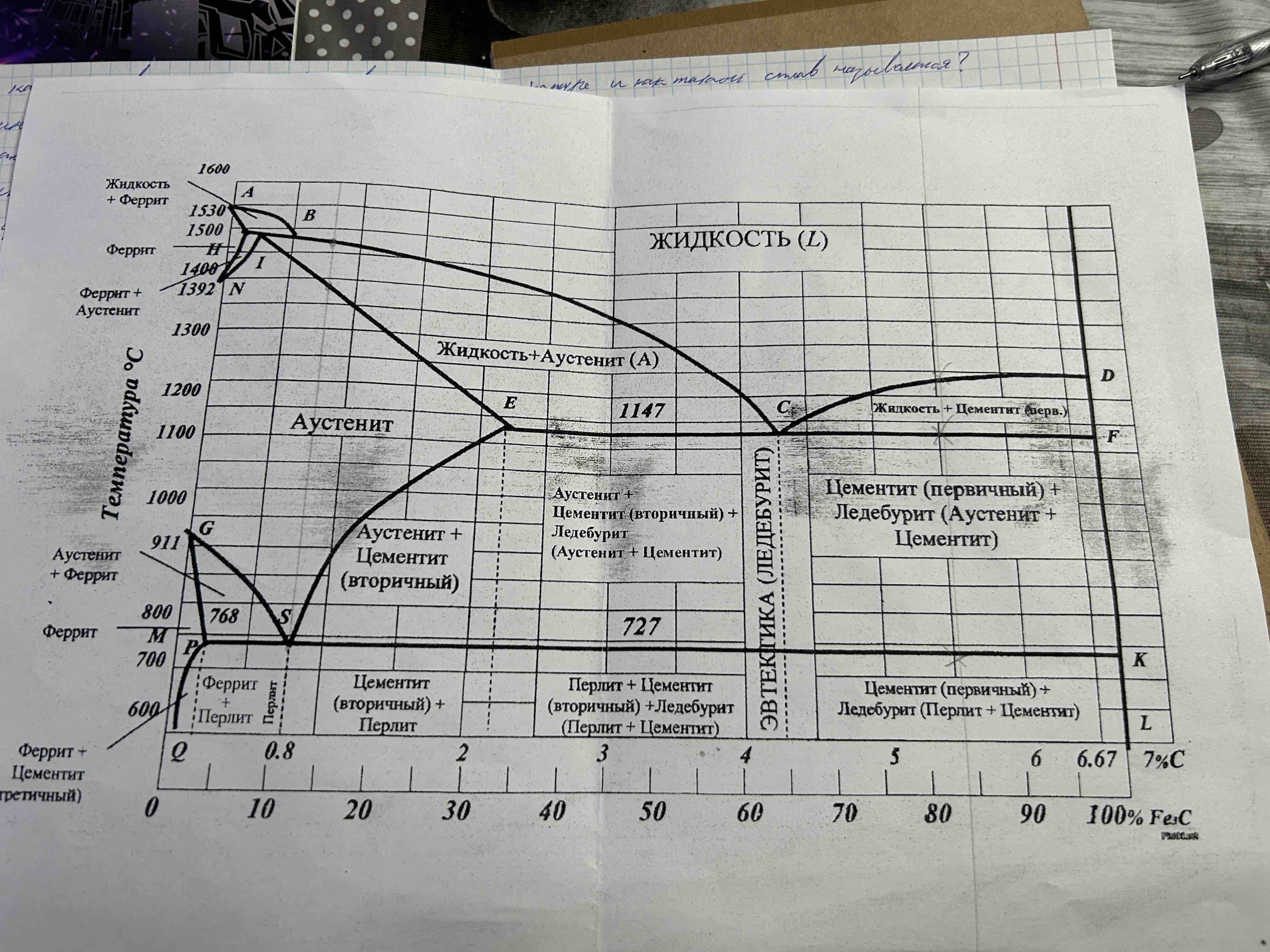

Вычислите диаграмму состояния железо - карбид железа, укажите структурные составляющие во всех областях диаграммы, опишите превращения и постройте кривую охлаждения (с применением…

Для сплава с содержанием 5,5% углерода, мы имеем следующий анализ на основе предоставленной диаграммы состояния железо - карбид железа:

Структурные составляющие и превращения:

1. Жидкость (L):

   • В верхней части диаграммы сплав находится в жидкой фазе до достижения линии ликвидуса.

2. Аустенит + Жидкость (L + γ):

   • При достижении линии ликвидуса начинается образование аустенита (γ) из жидкой фазы.

3. Цементит (Fe3C):

   • С понижением температуры выше 1147°C, сплав проходит через евтектическую реакцию, где жидкость превращается в аустенит и цементит.

4. Ледебурит (Eutectic: γ + Fe3C):

   • При температуре около 727°C происходит окончательное разложение эвтектической смеси.

Кривая охлаждения (с применением правила фаз):

При охлаждении сплава с 5,5% C, последовательность фазовых превращений будет следующей:

1. Жидкость (L) остывает до линии ликвидуса.
2. L → γ + Fe3C (эвтектическое превращение) - формирование ледебурита.
3. Окончательное остывание приводит к структуре из цементита и ледебурита при комнатной температуре.

Структура при комнатной температуре:

При комнатной температуре сплав состоит из:

• Цементит (Fe3C)
• Ледебурит

Название сплава:

Такой сплав, содержащий больше 2,14% углерода, называется белым чугуном или закалённым чугуном, в котором преобладает структура цементита и ледебурита.

Рисунок:

К сожалению, я не могу создать рисунок, но могу описать, как построить кривую охлаждения:

1. На ось температуры нанесите точки начала и точка окончания различных фазовых переходов, полученных из диаграммы.
2. Соедините точки прямыми линиями, чтобы отобразить изменение фаз при охлаждении сплава, соблюдая изменения углов на фазовых переходах.

Эта кривая отобразит этапы фазовых изменений и позволит визуально проанализировать процесс охлаждения и кристаллизации сплава.
