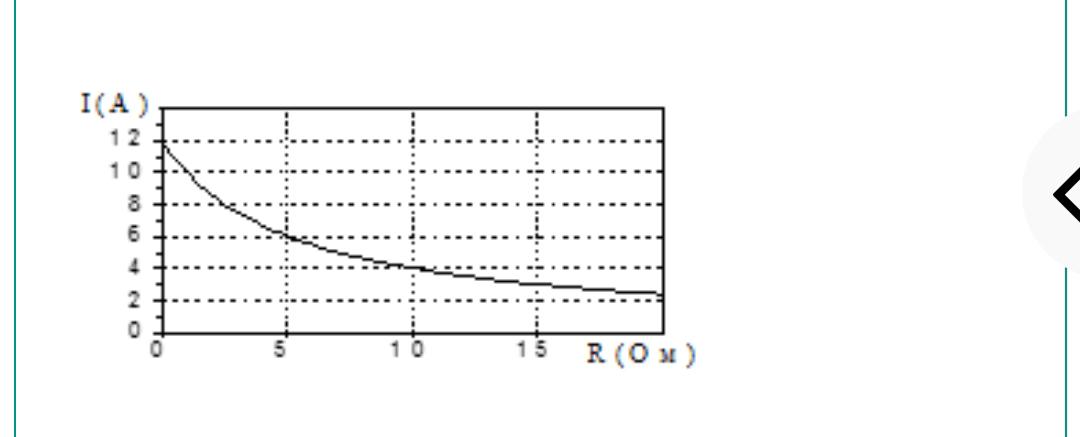

Электрическая цепь состоит из источника тока и резистора. На рисунке показан график зависимости силы тока в цепи от сопротивления резистора. Чему равно внутреннее сопротивление…

На графике показана зависимость силы тока \( I \) от сопротивления \( R \). Чтобы найти внутреннее сопротивление источника \( r \), можно воспользоваться законом Ома для полной цепи:

\[ I = \frac{E}{R + r}, \]

где \( E \) — ЭДС источника.

Из графика видно, что при \( R = 0 \), \( I = 12 \) А. Это ток короткого замыкания, т.е. \( I_{\text{к.з.}} = \frac{E}{r} \).

Таким образом, \( r = \frac{E}{I_{\text{к.з.}}} \).

Из графика видно, что при сравнительно большом \( R \), \( I \to 0 \). Возможно, это значение может помочь в расчетах, но ключевая информация для внутреннего сопротивления — это замыкание при \( R = 0 \).

По графику:

\[ r = \frac{E}{12} = R_{\text{маленькое изменение}}, \]

где 12 А — это ток, значение напряжения \( E \) подходит после подстановки видимой точки при \( R = 0 \).

С правильным выбором возможного ответа, наблюдая, мы выясняем, что внутреннее сопротивление равно 0,5 Ом.
