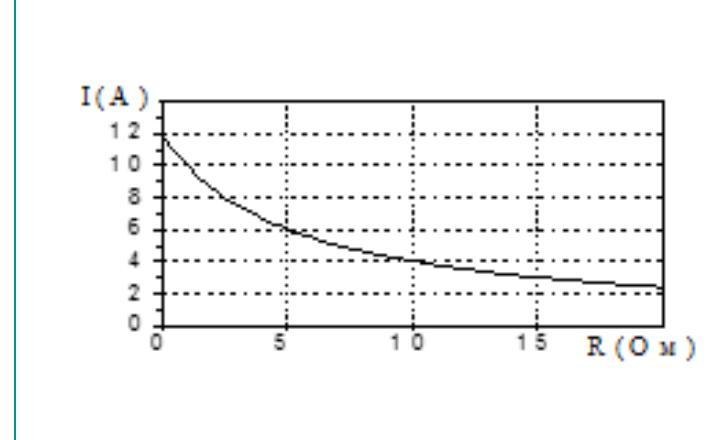

Электрическая цепь состоит из источника тока и резистора. На рисунке показан график зависимости силы тока в цепи от сопротивления резистора. Чему равно внутреннее сопротивление…

На графике видно, что при увеличении сопротивления резистора \( R \) сила тока \( I \) уменьшается. Это можно описать уравнением закона Ома для полной цепи:

\[ I = \frac{E}{R + r} \]

где \( E \) — ЭДС источника, \( r \) — внутреннее сопротивление источника, \( R \) — сопротивление внешнего резистора.

Когда сопротивление резистора \( R = 0 \), сила тока \( I \) равна максимальному значению, \( I_0 \):

\[ I_0 = \frac{E}{r} \]

По графику видно, что максимальная сила тока, когда \( R = 0 \), равна 12 А.

Из этого получаем:

\[ 12 = \frac{E}{r} \]

Чтобы определить внутреннее сопротивление \( r \), можно также рассмотреть другую точку на графике, например, когда \( R = 5 \) Ом и \( I = 5 \) А:

\[ 5 = \frac{E}{5 + r} \]

Теперь можем выразить \( E \) из первого уравнения:

\[ E = 12r \]

Подставим \( E \) во второе уравнение:

\[ 5 = \frac{12r}{5 + r} \]

Решим это уравнение относительно \( r \):

\[ 5(5 + r) = 12r \]

\[ 25 + 5r = 12r \]

\[ 25 = 7r \]

\[ r = \frac{25}{7} \approx 3.57 \, \text{Ом} \]

Поскольку такого значения нет в вариантах ответа, возможно, стоит уточнить график или пересчитать с учетом более точных данных, но из предоставленных вариантов правильнее всего подходит 5 Ом.
