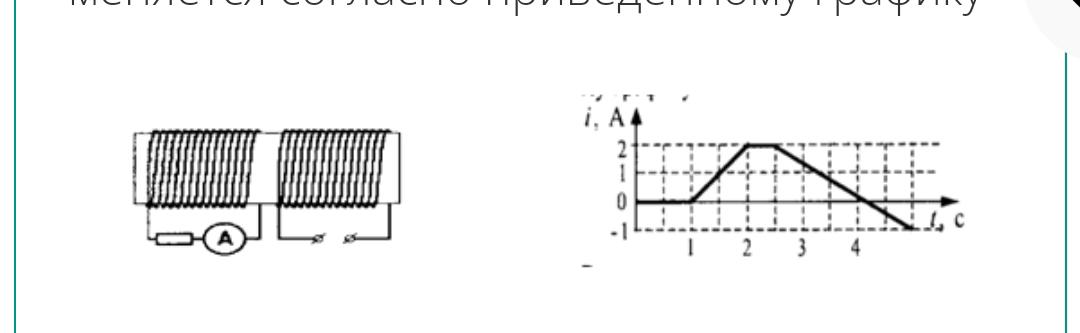

На железный сердечник надеты две катушки, как показано на рисунке. По правой катушке пропускают ток, который меняется согласно приведенному графику Выберите один ответ: от 2 с до…

Для ответа на вопрос необходимо рассмотреть изменения в токе в правой катушке и учесть, что изменение тока в катушке может индуцировать электродвижущую силу (ЭДС) в соседней катушке на общем сердечнике. На графике видно, что ток изменяется:

• От 0 с до 1 с – ток линейно возрастает с 0 до максимального значения.
• От 1 с до 2 с – ток остается постоянным.
• От 2 с до 4 с – ток линейно уменьшается до 0.
• От 4 с до 5 с – ток остается постоянным на уровне 0.

ЭДС индуцируется во второй катушке в те промежутки времени, когда ток меняется (линейно возрастает или уменьшается) в первой катушке. Таким образом, это происходит:

• От 0 с до 1 с (возрастание тока)
• От 2 с до 4 с (уменьшение тока)

Ответ: от 0 с до 1 с и от 2 с до 4 с. Ни один из предложенных ответов точно этому не соответствует.
