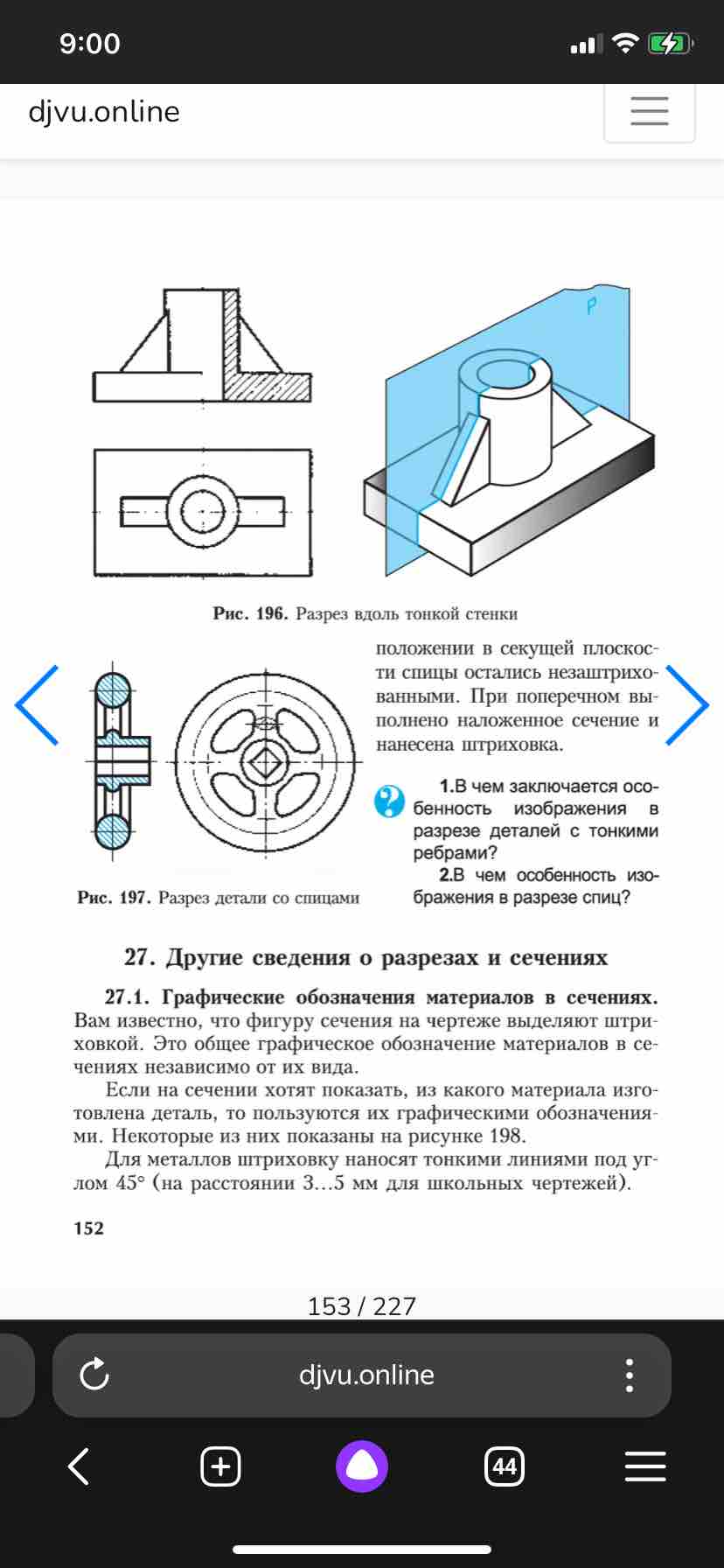

начерти по фото рисунок 197 (б)

На изображении представлена деталь с двумя проекциями: вид сверху и разрез А-А.

1. Вид сверху: две концентрические окружности, обозначающие стержень и основание детали. В центре окружности находится круг меньшего диаметра, представляющий отверстие.

2. Разрез А-А: содержит прямоугольную основу, цилиндр, который выходит из середины основания, и меньший цилиндр, расположенный сверху. Внутри цилиндра показан сквозной паз.

3. Изометрический вид, где видно основание, выступающий цилиндр и прорезь на цилиндре.

Для черчения:

• Начертите вид сверху с двумя кругами и отметьте центральное отверстие.
• Нарисуйте разрез А-А, обозначив прямоугольную основу и выступающий цилиндр с вертикальной и горизонтальной прорезями.
• Покажите изометрический вид для наглядности формы.

Если нужно больше деталей или помощь в детализации, дайте знать!
