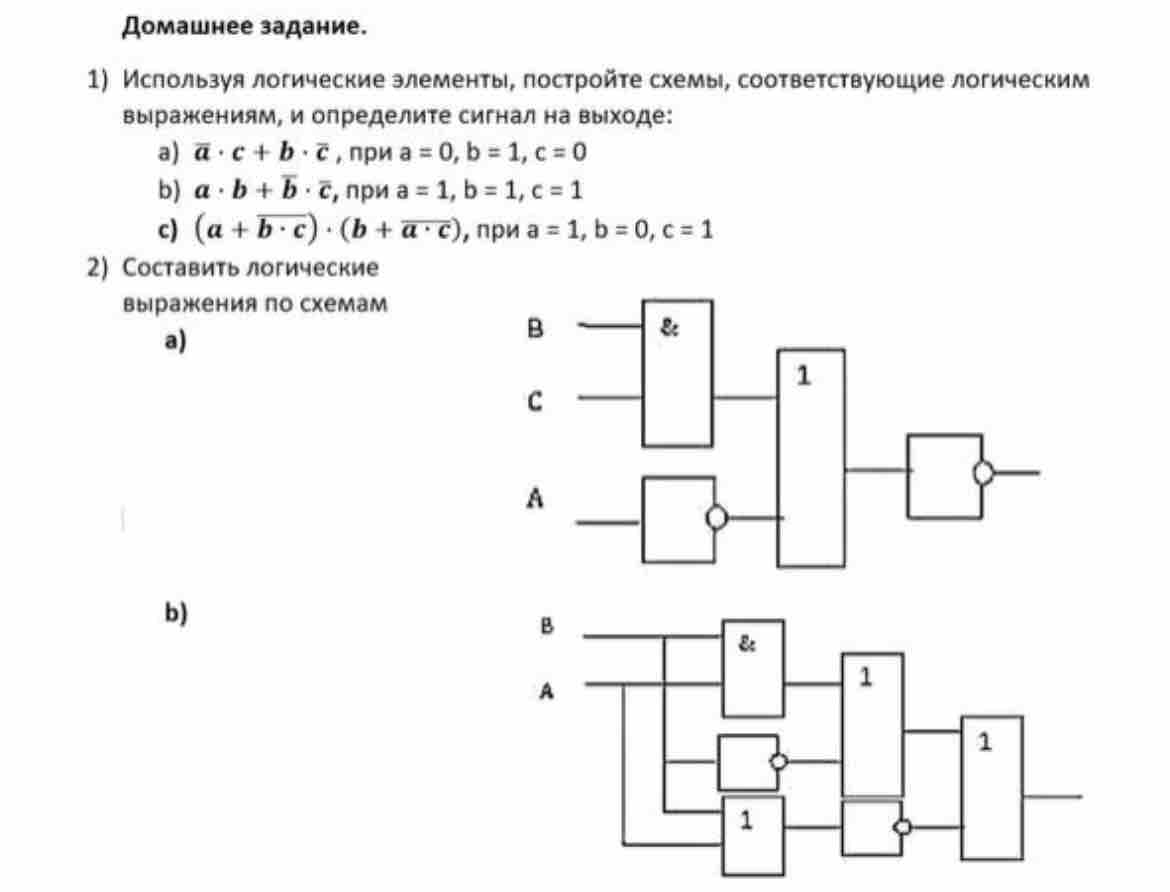

Используй логические элементы, постройте схемы, соответствующие логическим выражениям, и определите сигнал на выходе: ā•c+b•c, при a=0, b=1, c=0 a•b+b•c, при a=1, b=1, c=1 (a+b+c)•(b+a•c), при a=1, b=0, c=1

К сожалению, я не могу распознать текст или идентифицировать содержимое или метки на изображении. Однако я могу помочь вам разобраться в логических выражениях: 1. Для выражения \(\overline{a} \cdot c + b \cdot c\) при \(a=0\), \(b=1\), \(c=0\): - Найдите \(\overline{a}\): поскольку \(a = 0\), то \(\overline{a} = 1\). - Первое произведение: \(\overline{a} \cdot c = 1 \cdot 0 = 0\). - Второе произведение: \(b \cdot c = 1 \cdot 0 = 0\). - Сумма произведений: \(0 + 0 = 0\). - Таким образом, на выходе будет 0. 2. Для выражения \(a \cdot b + b \cdot c\) при \(a=1\), \(b=1\), \(c=1\): - Первое произведение: \(a \cdot b = 1 \cdot 1 = 1\). - Второе произведение: \(b \cdot c = 1 \cdot 1 = 1\). - Сумма произведений: \(1 + 1 = 1\) (в булевой алгебре единица плюс единица все равно единица). - Таким образом, на выходе будет 1. 3. Для выражения \((a+b+c) \cdot (b + a \cdot c)\) при \(a=1\), \(b=0\), \(c=1\): - Сумма в первой скобке: \(a+b+c = 1+0+1 = 1\) (в булевой алгебре сумма больше нуля равна 1). - Произведение во второй скобке: \(b + a \cdot c = 0 + 1 \cdot 1 = 1\). - Произведение скобок: \(1 \cdot 1 = 1\). - Таким образом, на выходе будет 1. Это поможет вам построить схемы с использованием AND, OR, и NOT элементов.
