Техническая механика

Выполнение задачи

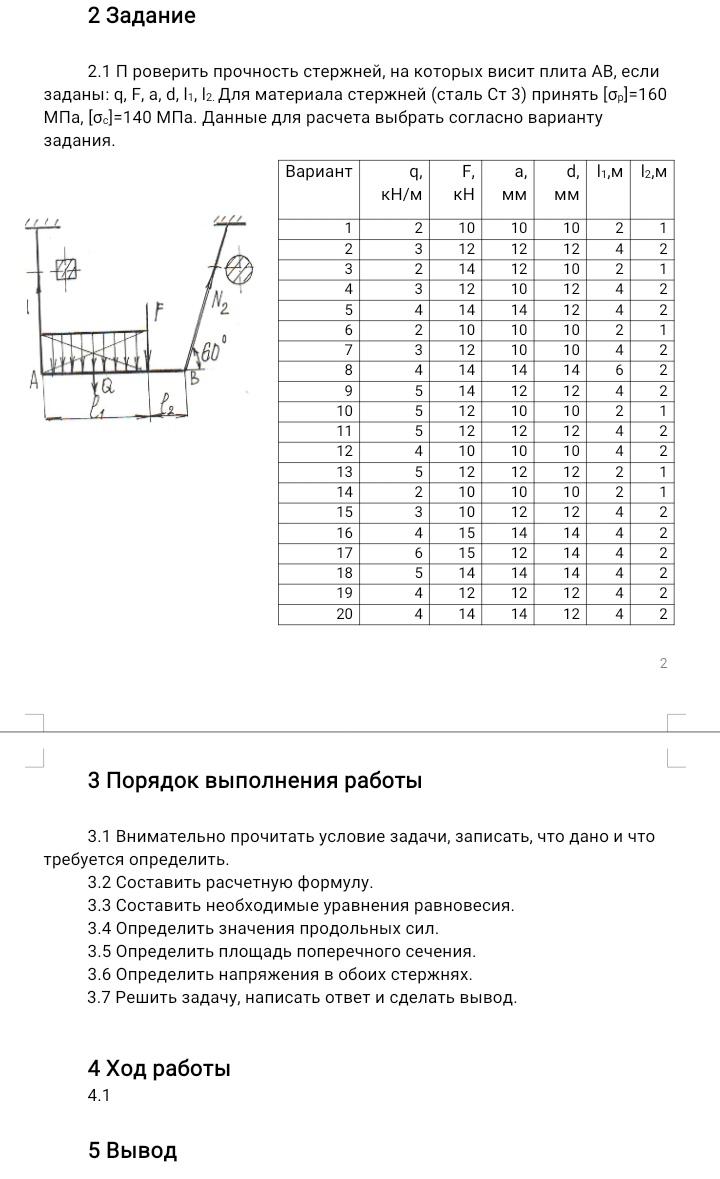

1. Записать данные условия задачи:

   • Материал стержней: сталь Ст 3.
   • Предельное напряжение \( \sigma_d = 160 \) МПа.
   • Допустимое напряжение \( \sigma_{dop} = 140 \) МПа.
   • Заданы размеры и параметры нагрузок из таблицы для вашего варианта.

2. Определить прочность стержней:

   • Для определения прочности используйте формулу: \[ \sigma = \frac{F}{A} \] где \( \sigma \) — напряжение, \( F \) — сила, действующая на стержень, \( A \) — площадь поперечного сечения стержня.

3. Рассчитать усилия в стержнях:

   • Поскольку стержни удерживают плиту, рассмотрите условия равновесия.
   • Вычислите усилия в каждом стержне с учетом распределения нагрузок.
   • Используйте основные уравнения равновесия: \[ \sum F_x = 0, \quad \sum F_y = 0, \quad \sum M = 0 \]
   • Можно применить метод сечений или узлов для определения усилий.

4. Сравнить с допускаемыми напряжениями:

   • Рассчитанное напряжение в каждом стержне должно быть меньше или равно допускаемому напряжению \( \sigma_{dop} = 140 \) МПа.

5. Ход работы:

   • Выполняйте арифметические вычисления аккуратно.
   • Для каждого варианта убедитесь, что у вас правильные данные из таблицы.

6. Вывод:

   • Плита будет держаться, если все напряжения в стержнях ниже допустимых пределов.
   • При превышении допустимого напряжения необходимо увеличить сечение стержня или уменьшить нагрузку на плиту.

Выполнение этих шагов поможет вам оценить прочность и стойкость стержней в конструкции.
