техническая механика

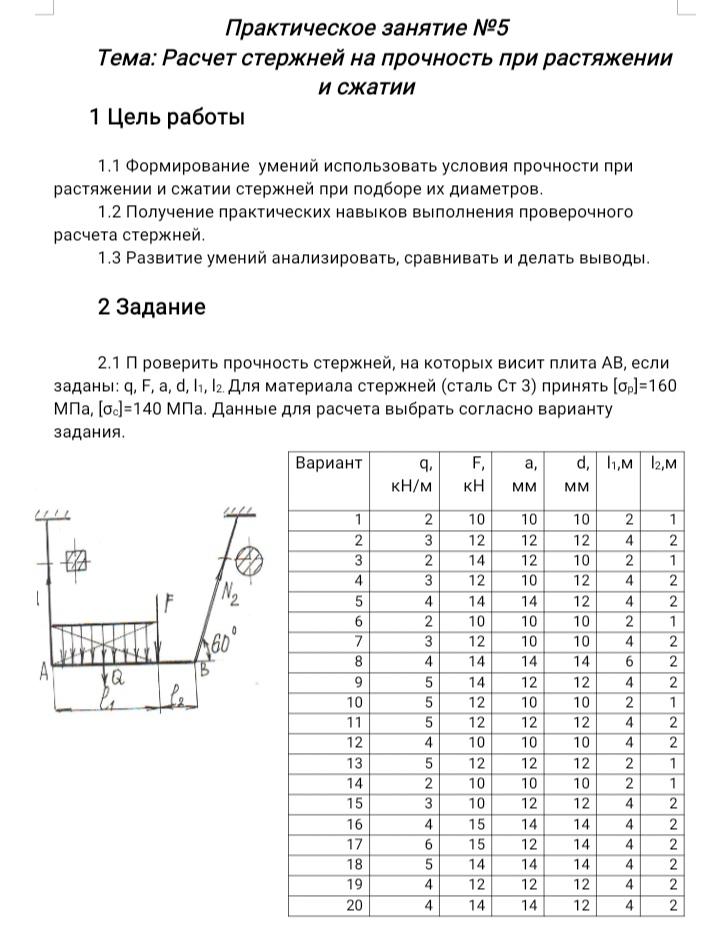

В этом задании нужно оценить прочность стержней на растяжение и сжатие. Чтобы выполнить расчеты, следуйте этим шагам:

1. Определите нагрузки: Используйте данные из таблицы. Вам нужно выбрать один из вариантов, например, вариант 1.

2. Выбор материала: Для материала стержней задан предел текучести \([\sigma_т]\) = 140 МПа.

3. Рассчитайте усилия в стержнях:

   • Используйте метод узлов или другой приемлемый метод для определения усилий в каждом стержне.

4. Площадь стержня: Рассчитайте минимально необходимую площадь сечения \(A\) стержня по формуле: \[ A = \frac{F}{[\sigma]} \] где \(F\) — усилие в стержне, \([\sigma]\) — допускаемое напряжение (в данном случае предел текучести).

5. Диаметр стержня: Найдите диаметр стержня из площади сечения: \[ A = \frac{\pi d^2}{4} \] Отсюда выразите диаметр \(d\): \[ d = \sqrt{\frac{4A}{\pi}} \]

6. Выбор диаметра стержня: Округлите полученный диаметр до ближайшего стандартного значения из варианта таблицы.

7. Проверка расчётов: Убедитесь, что напряжения в стержнях не превышают допускаемых значений.

Этот процесс поможет вам рассчитать правильные размеры стержней в зависимости от приложения нагрузки и выбранного материала.
