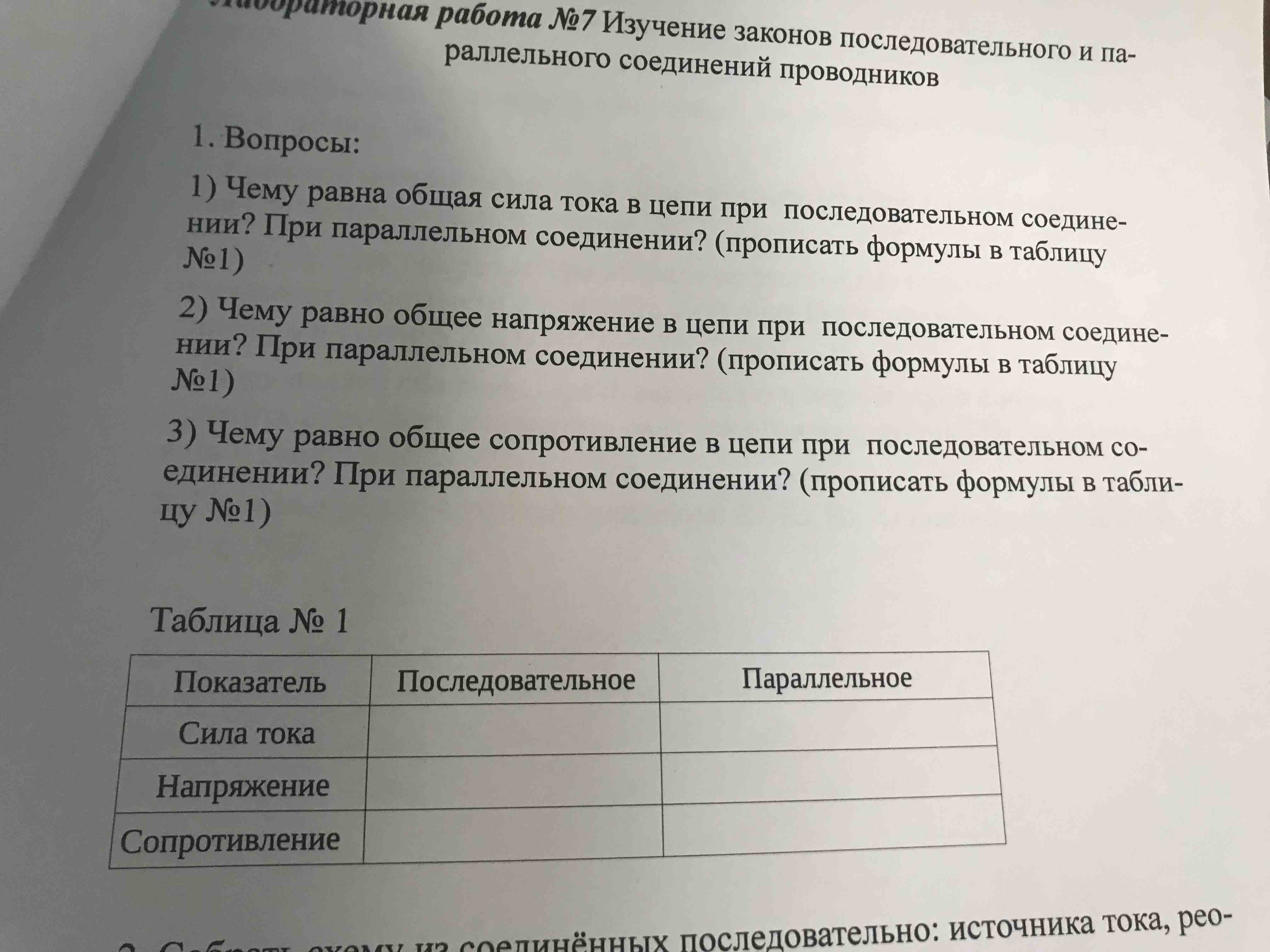

Для решения задачи, представленной на фото, давайте разберемся с основными положениями электрических цепей.

Изучение законов соединения проводников

Последовательное соединение

1. Сопротивление:

   • В последовательном соединении общее сопротивление цепи \( R_{\text{общ}} \) равно сумме сопротивлений всех элементов:
     \[ R_{\text{общ}} = R_1 + R_2 + \ldots + R_n \]

2. Сила тока:

   • Сила тока \( I \) остается неизменной через все элементы цепи:
     \[ I_{\text{общ}} = I_1 = I_2 = \ldots = I_n \]

3. Напряжение:

   • Общее напряжение \( U_{\text{общ}} \) равно сумме напряжений:
     \[ U_{\text{общ}} = U_1 + U_2 + \ldots + U_n \]

Параллельное соединение

1. Сопротивление:

   • Общее сопротивление рассчитывается по формуле:
     \[ \frac{1}{R_{\text{общ}}} = \frac{1}{R_1} + \frac{1}{R_2} + \ldots + \frac{1}{R_n} \]

2. Сила тока:

   • Общее значение силы тока равно сумме токов по каждой ветви:
     \[ I_{\text{общ}} = I_1 + I_2 + \ldots + I_n \]

3. Напряжение:

   • Напряжение на всех элементах параллельного соединения одинаковое:
     \[ U_{\text{общ}} = U_1 = U_2 = \ldots = U_n \]

Ответы на вопросы:

1. Формула для общего сопротивления при последовательном соединении: \[ R_{\text{общ}} = R_1 + R_2 + \ldots + R_n \]

2. Формула для силы тока в цепи при последовательном соединении: \[ I_{\text{общ}} = I_1 = I_2 = \ldots = I_n \]

3. Формула для общего сопротивления цепи при параллельном соединении: \[ \frac{1}{R_{\text{общ}}} = \frac{1}{R_1} + \frac{1}{R_2} + \ldots + \frac{1}{R_n} \]

4. Формула для силы тока в цепи при параллельном соединении: \[ I_{\text{общ}} = I_1 + I_2 + \ldots + I_n \]

Эти формулы помогут вам понять, как вести себя ток и напряжение в цепях с различными способами соединения проводников.
