Заполнить таблицу

Для того чтобы заполнить таблицу в задании на черчение, необходимо правильно определить, какие элементы детали видны с каждого положения: вид спереди, вид сверху и вид слева.

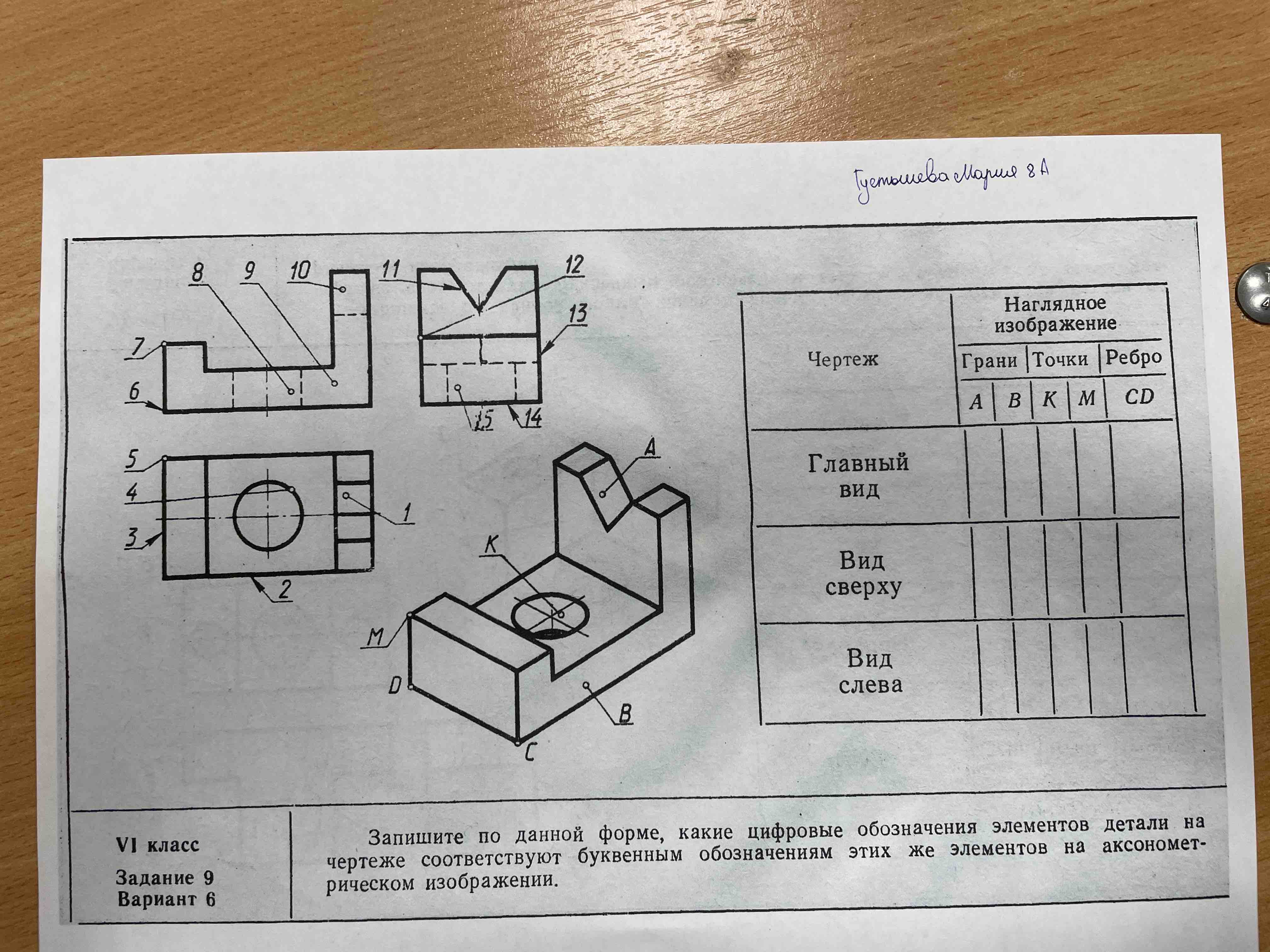

Деталь изображена в изометрии, и также представлены три проекции: вид спереди, сверху и слева. Давайте рассмотрим каждый из них:

1. Главный вид (вид спереди):

   • Этот вид даёт представление о высоте и ширине детали.
   • На главном виде мы видим два вертикальных выступа слева и справа, между которыми находится отверстие (горизонтальный прямоугольник).

2. Вид сверху:

   • Этот вид даёт представление о ширине и глубине детали.
   • Видим форму детали, напоминающую букву "U", при этом отверстие расположено ближе к переднему краю этой "U"-образной формы.

3. Вид слева:

   • Этот вид показывает высоту и глубину детали.
   • Здесь нужно отметить, что центральная часть выше и расположенные по краям "ножки" имеют выступы и отверстия на одной из граней.

Теперь переходим к заполнению таблицы:

• Главный вид (спереди):

  • Номер позиции 9 (отрезок, соответствующий ширине детали).
  • Номер позиции 10 (высота центральной части).
  • Номер позиции 11 (высота боковых частей).
  • Номер позиции 5 (расположение отверстия).

• Вид сверху:

  • Номер позиции 3 (глубина отверстия).
  • Номер позиции 7 и 8 (контуры форм сверху).
  • Номер позиции 12 (длина "ножек" детали).

• Вид слева:

  • Номер позиции 6 (выступы боковых частей).
  • Номер позиции 4 (профиль центрального и боковых выступов).

Заполнение таблицы таким образом поможет более ясно представить форму и конструкцию детали в виде проекций.
