Обозначить точки А, Б, В

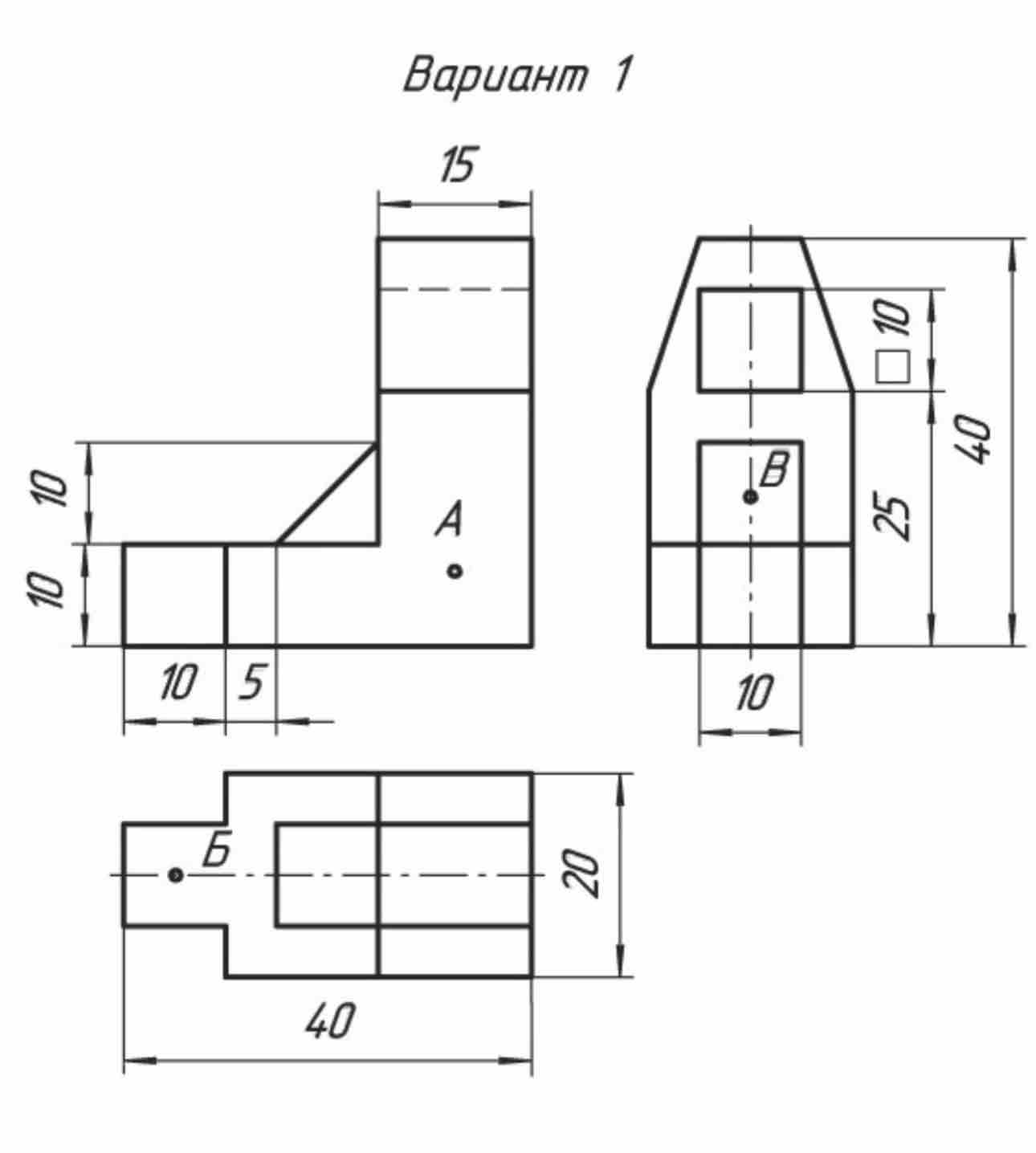

На чертеже точки обозначаются согласно правилам инженерной графики и черчения. Давайте разберем, где могут находиться точки А, Б и В на этом чертеже.
Точка А:
- Обычно в технических чертежах, когда точка обозначается буквой внутри детали, это может означать какую-то важную характеристику, например, центр окружности или вершину угла.
- В этом случае, точка А находится внутри верхнего паза прямоугольника сбоку (верхний левый чертеж). Она показывает, что это центр верхней горизонтальной поверхности или плоскость, с которой начинается отступ.
Точка Б:
- На чертеже вид спереди (нижний левый чертеж) точка Б находится внутри перемычки, выходящей горизонтально из основного тела направо. Это может быть ключевая точка для начала отсчета длины или глубины элемента.
Точка В:
- В данном виде сбоку (верхний правый чертеж), точка В расположена в прямоугольнике, ближе к нижней горизонтальной линии прямоугольника, который интегрирован в основную фигуру в средней части высоты. Это обычно ключевая точка для определения какой-то важной высоты, ширины или угла.
Такие обозначения помогают понимать, откуда начинается измерение или к чему нужно привязать при сборке. Если понадобится больше информации о том, как эти точки используются, их можно связать с техническими условиями или спецификациями изделия.
