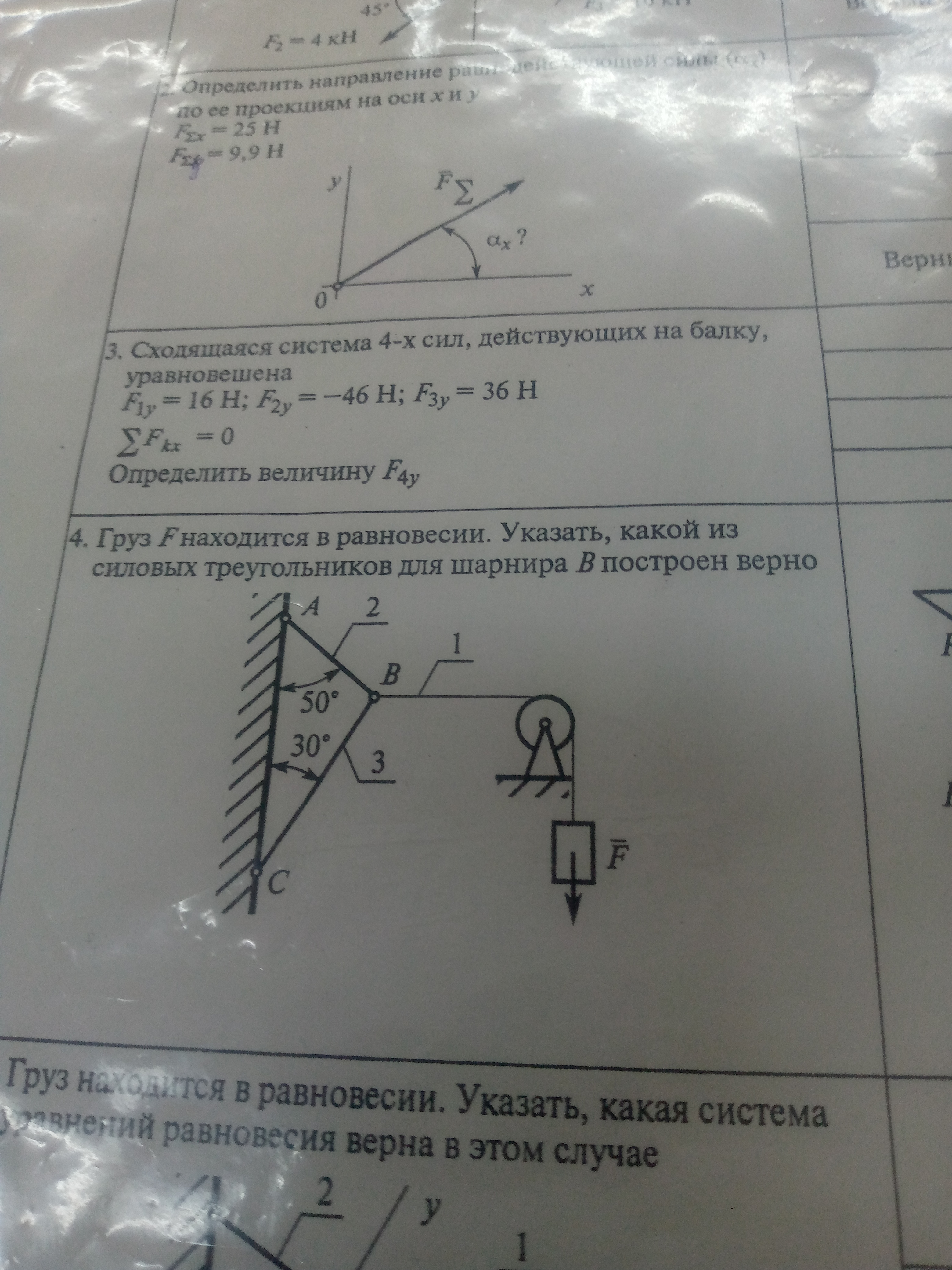

Для решения задачи, необходимо определить, какие из силовых треугольников для панели B построены верно.

1. Анализ системы:

   • Груз находится в равновесии. Это значит, что сумма всех сил, действующих на точку A, должна быть равна нулю.

2. Определим силы:

   • \( F \) — сила, прилагаемая к панели. Она горизонтальна.
   • \( T \) — сила натяжения в тросе, который проходит через блок и крепится к грузу.
   • \( N \) — сила реакции опоры в точке A.

3. Декомпозиция сил:

   • Так как груз в равновесии, \( \sum F_x = 0 \) и \( \sum F_y = 0 \).
   • Горизонтальная составляющая: \( F = T \cdot \cos(\alpha) \) \[где \, \alpha = 30^\circ\]
   • Вертикальная составляющая: \( N = T \cdot \sin(\alpha) \)

4. Силовой треугольник:

   • \( T \) — гипотенуза, то есть натяжение троса, направлено вдоль троса.
   • \( F \) — горизонтально, вдоль оси х.
   • \( N \) — вертикально, вдоль оси у.

5. Проверка:

   • Построим треугольник, где гипотенуза \( T \) направлена под углом 30 градусов к горизонтали.
   • Горизонтальная сторона составляет \( F \).
   • Вертикальная сторона составляет \( N \).

Проверьте построенные треугольники, которые соответствуют описанным условиям:

• Если сумма векторов даёт замкнутый треугольник, то это означает выполнение условий равновесия.

В данном случае, удостоверитесь, что три силы формируют замкнутый треугольник на чертеже. Это и будет правильным ответом.
