Решение

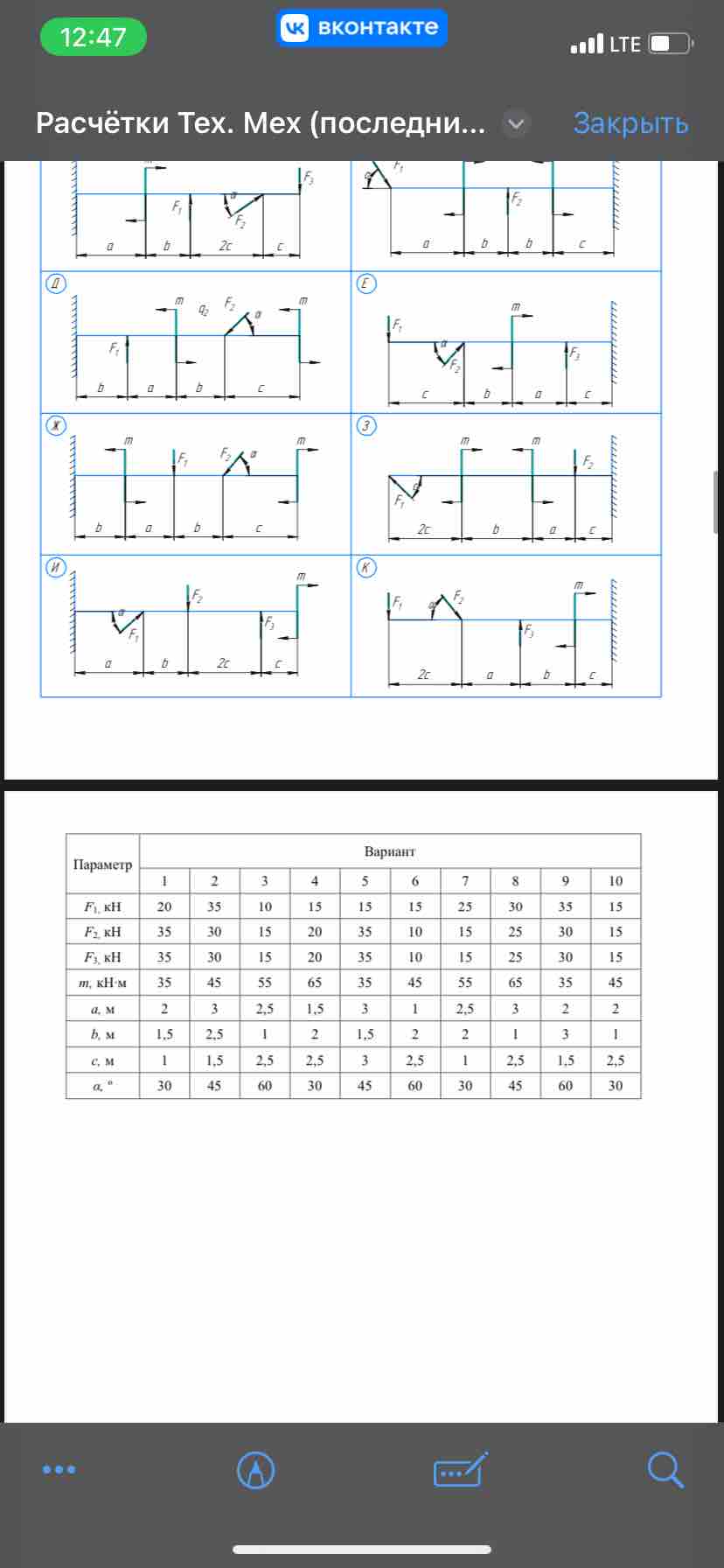

Для решения задачи по расчету в области технической механики, нам нужно рассмотреть каждый из представленных случаев. ### Общий План: 1. **Идентификация Типа Задачи:** - Судя по виду, это задачи на расчет реакций в балках или других конструкциях. 2. **Общие Шаги для Решения (На Примере Балки):** - **Шаг 1: Определение Реакций Подпор.** - Используя уравнения равновесия. - Сумма сил по вертикали равна нулю: \(\sum F_y = 0\). - Сумма моментов относительно опоры равна нулю: \(\sum M = 0\). - **Шаг 2: Расчет Внутренних Сил:** - Выбор сечения и использование уравнений равновесия для расчета поперечных сил (Q) и изгибающих моментов (M). 3. **Выполнение Рассчетов (Пример):** - Рассмотрим одно из предложенных условий. - Для балки длиной \( l \), допустим с приложенной силой \( P \) на середине. - Тогда для опор \( A \) и \( B \): \[ R_A + R_B = P \] - Суммируя моменты вокруг одной из опор (например, A): \[ R_B \cdot l = P \cdot \frac{l}{2} \] - Отсюда находите \( R_B \) и соответственно \( R_A \). - **Расчет Q и M для любого сечения \( x \):** - Для участка 0 < x < l/2: \( Q = R_A \), \( M = R_A \cdot x \). - Для участка l/2 < x < l: \( Q = R_A - P \), \( M = R_A \cdot x - P \cdot (x - l/2) \). 4. **Итог:** - Подробно описывать каждый шаг, комментируя, как использовать уравнения равновесия и взаимосвязь между силой, моментом и реакции подпор. Надеюсь, это поможет для понимания чертежей и расчетов в таблице. Если будет нужно более подробное решение для одного из элементов, сообщите!
