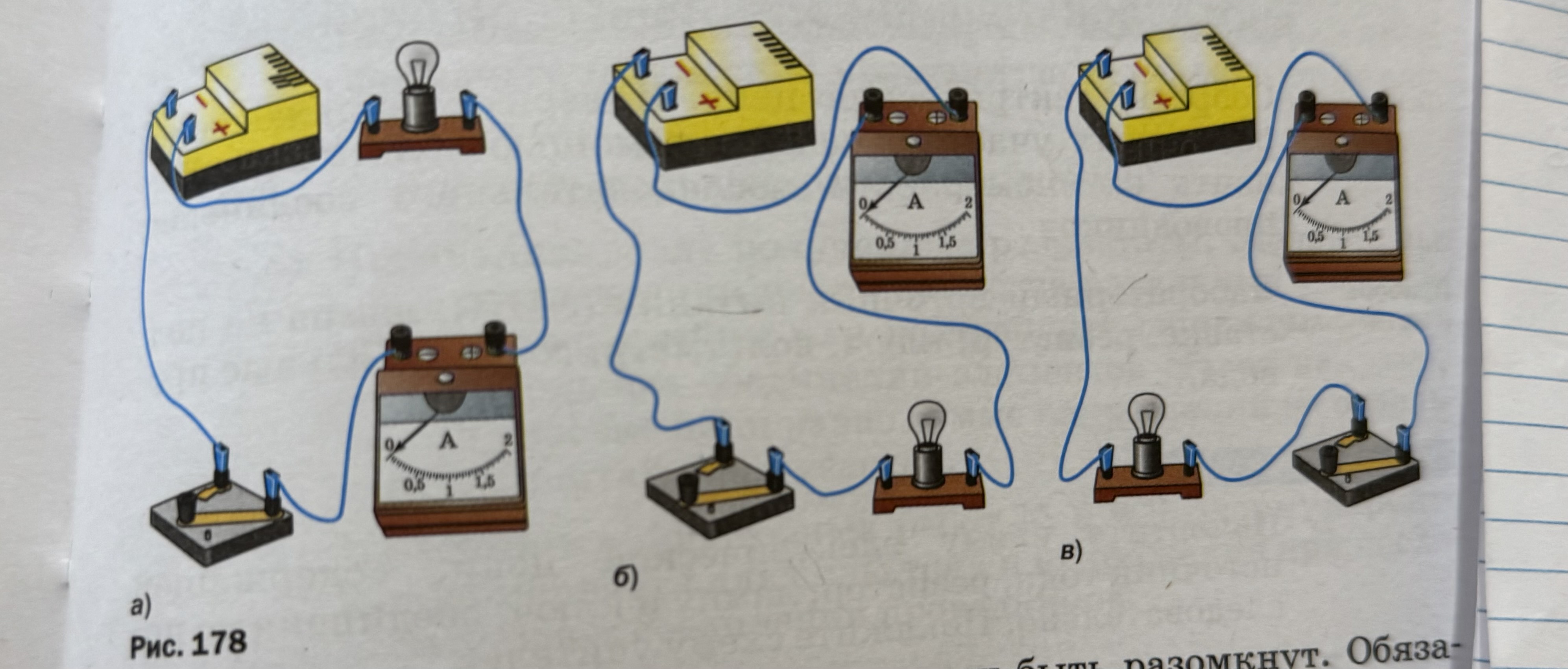

Составить из данных рисунков схемы

Для анализа этих электрических схем разберем все элементы и соединения на рисунках: ### Общие сведения 1. **Элементы схемы:** - Источник питания (батарея). - Ключ (переключатель). - Лампа (или другой элемент нагрузки). - Амперметр (для измерения тока). 2. **Соединения:** - Провода, соединяющие элементы, образуют замкнутую цепь для протекания тока. ### Разбор схем #### Схема (a) 1. **Источник питания** подключен через провода к амперметру. 2. **Амперметр** соединен параллельно с лампой. 3. **Лампа** соединена с ключом, замыкающим цепь при включении. 4. Когда ключ замкнут, ток течет через цепь, включая амперметр и лампу. #### Схема (б) 1. **Источник питания** подключен к амперметру. 2. **Амперметр** последовательно соединен с лампой. 3. **Лампа** подключена дальше к ключу. 4. При замыкании ключа весь ток проходит через амперметр и лампу. #### Схема (в) 1. **Источник питания** подключен к лампе. 2. **Лампа** подключена через ключ. 3. **Амперметр** подключен параллельно с лампой. 4. При замыкании ключа ток течет через лампу, а параллельный амперметр измеряет ток, проходящий через лампу. ### Объяснение - **Схема (а):** Амперметр включен параллельно, что не является стандартным методом измерения тока, так как это может привести к искажениям в показаниях. - **Схема (б):** Амперметр включен последовательно, что является правильным для измерения тока в цепи. - **Схема (в):** Амперметр подключен параллельно с лампой, что также не рекомендуется для точного измерения силы тока. Важно помнить, что амперметр всегда следует подключать последовательно для правильного измерения тока.
