Реши и запиши решение

Для решения задачи нужно разобраться с графиками, описывающими зависимость напряжения от заряда для двух конденсаторов X и Y.

Дано:

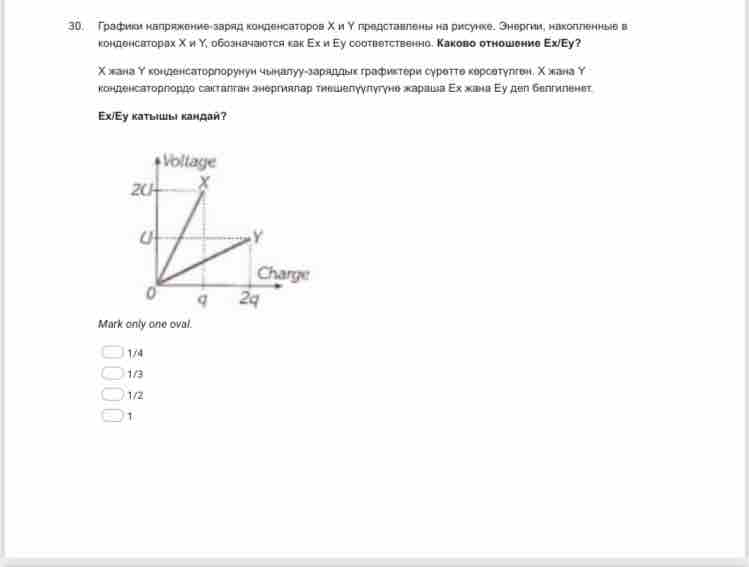

• График напряжение (Voltage) – заряд (Charge) для конденсаторов X и Y.
• Энергии \( E_X \) и \( E_Y \) для X и Y соответственно.
• Требуется найти отношение \( \frac{E_X}{E_Y} \).

Теория:

Энергия \( E \) в конденсаторе выражается через формулу: \[ E = \frac{1}{2} Q \cdot V \]

Однако, если мы рассматриваем график \( V \) (напряжение) – \( Q \) (заряд), то площадь под графиком будет пропорциональна энергии, так как: \[ E = \int V \, dQ \] Это фактически площадь под кривой на графике \( V \)-\(Q \).

Решение:

1. Анализ графиков:

   • График для каждого конденсатора представляет собой прямую линию от начала координат до определенной точки \( (Q, V) \).
   • Эти прямые выводят на треугольник с вершиной в начале координат.

2. Площадь треугольника:

   • Площадь треугольника равна: \[ \text{Площадь} = \frac{1}{2} \cdot \text{основание} \cdot \text{высота} \]
   • Основание – это значение заряда \( Q \), а высота – значение напряжения \( V \).

3. Расчет площадей:

   • Для конденсатора X, задаю координаты через вершину \( (Q_1, V_1) \), а для конденсатора Y — \( (Q_2, V_2) \).
   • Площадь под графиком X пропорциональна \( \frac{1}{2} Q_1 \cdot V_1 \).
   • Площадь под графиком Y пропорциональна \( \frac{1}{2} Q_2 \cdot V_2 \).

4. Отношение энергий:

   • Отношение \( \frac{E_X}{E_Y} \) будет равно: \[ \frac{E_X}{E_Y} = \frac{\frac{1}{2} Q_1 \cdot V_1}{\frac{1}{2} Q_2 \cdot V_2} = \frac{Q_1 \cdot V_1}{Q_2 \cdot V_2} \]

5. Заключение:

   • По предоставленному графику, если \( Q \) и \( V \) для каждого конденсатора имеют определенные значения, из которых следует это отношение, используй соотношения прямых из графика.
   • На графике размеры для X меньше, чем для Y: \( Q_1 = \frac{1}{2}Q_2 \) и \( V_1 = V_2 \).
   • Подставляя: \[ \frac{E_X}{E_Y} = \frac{\left(\frac{1}{2}Q_2\right) \cdot V_2}{Q_2 \cdot V_2} = \frac{1}{2} \]

Значит, правильный ответ — 1/2.
