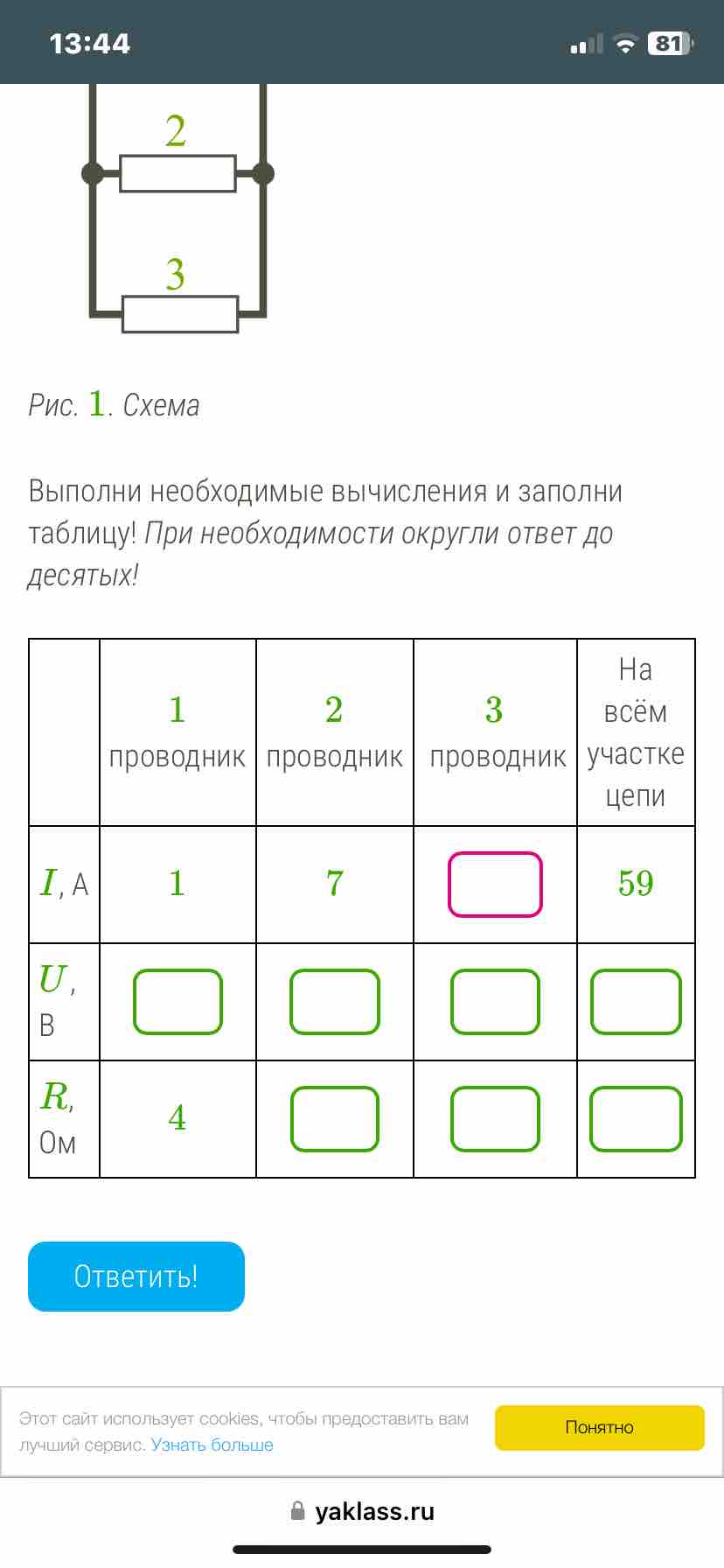

Для решения задачи требуется проанализировать электрическую цепь на изображении. На картинке представлена схема с резисторами или проводниками, подключенными к источнику питания. Судя по таблице, необходимо определить ток (I), напряжение (U), сопротивление (R), и мощность (P) на разных участках цепи и на всей цепи в целом. ### Общие формулы: 1. **Ом's law:** \( I = \frac{U}{R} \) 2. **Сопротивление:** - Последовательное: \( R_{\text{общ}} = R_1 + R_2 + \ldots \) - Параллельное: \( \frac{1}{R_{\text{общ}}} = \frac{1}{R_1} + \frac{1}{R_2} + \ldots \) 3. **Мощность:** \( P = U \times I \) Теперь заполним таблицу, используя указанные данные и формулы: ### Выполнение расчётов: 1. **На всём участке цепи (Последний столбец)**: - Дано общее напряжение \( U = 59 \) Вольт. Для расчета оставшихся величин, если известно сопротивление или ток, используем закон Ома: - \( I = \frac{U}{R} \) - \( P = I \times U \) 2. **1 проводник**: Для одного проводника, используйте \( R \) и \( U = I \cdot R \). 3. **2 проводника**: Если они параллельны, используйте формулы для параллельного соединения сопротивлений, если последовательно — для последовательного. ### Пример: Если, скажем, у вас есть два проводника с одинаковым сопротивлением, подключенные параллельно, и общее сопротивление \( R_{\text{общ}} \) равно, например, половине одного из них. Вы используете это значение для дальнейших расчетов. ### Решение: Заполните таблицу в зависимости от конкретных данных: - Для 1 проводника: - Используйте приведенные значения сопротивления или тока для расчетов напряжения. - Для 2 проводников: - Аналогично рассчитайте по последовательным или параллельным формам для соединения. - Таблица должна быть заполнена данными для всего цикла и отдельных участков цепи. **Примечание**: Для более детальных расчетов, конкретные значения токов и сопротивлений должны быть известны или задана дополнительная информация. Если есть конкретные числовые значения для сопротивления или проводимости, эти задачи могут быть решены, используя данные формулы больше точно.
