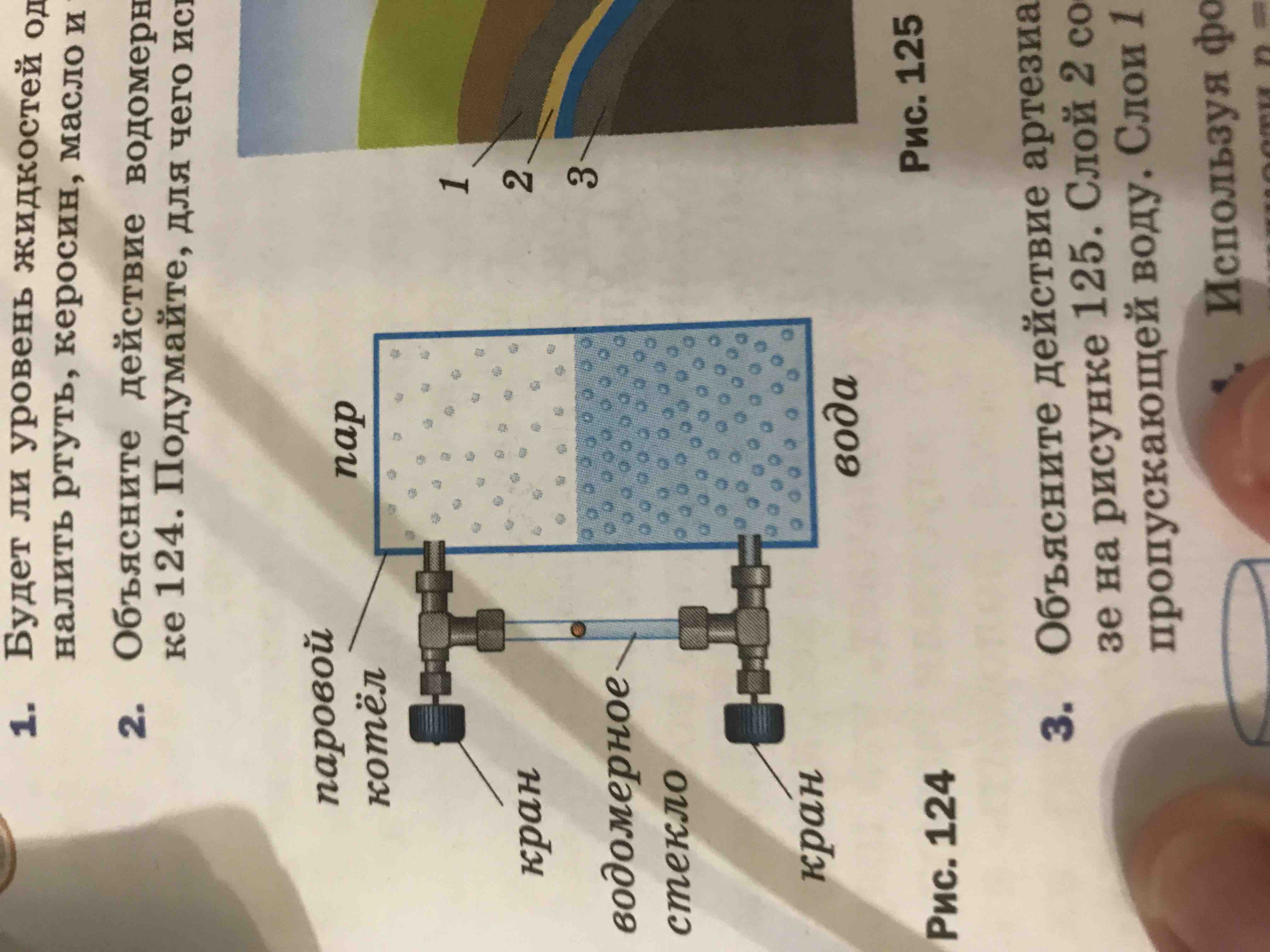

обясните действие водомерного стекла показанного на рисунке 124 подумайте для чего используют водомерные стекла

Водомерное стекло используется для измерения уровня жидкости в резервуаре или котле, например, в паровом котле, как показано на рисунке. Оно состоит из прозрачной стеклянной трубки, которая соединяется с емкостью через краны. Ниже приведены основные моменты о его функционировании и применении:

1. Принцип действия:

   • Водомерное стекло соединяется с резервуаром (например, паровым котлом) двумя трубками, которые подводят жидкость в стекло и выводят её обратно.
   • Камера водомерного стекла заполняется водой и паром из котла, позволяя визуально оценить уровень жидкости, поскольку уровень воды в стекле и в котле должен быть одинаковым благодаря сообщающимся сосудам.

2. Уровень жидкости:

   • Нижняя часть стекла заполняется водой, а верхняя — паром.
   • Уровень воды в стеклянной трубке показывает фактический уровень воды в котле.

3. Безопасность и обслуживание:

   • Водомерные стекла имеют краны для блокировки протока воды и пара, что позволяет легко заменять или обслуживать трубку без остановки всего котла.
   • Регулярный осмотр и очистка необходимы для предотвращения засорений и обеспечения точности показаний.

4. Применение:

   • Водомерные стекла широко используются в котлах и других емкостях, чтобы оператор мог визуально контролировать уровень жидкости, обеспечивая безопасную и эффективную эксплуатацию оборудования.

Использование водомерного стекла позволяет избежать перегрева и повреждения оборудования, способствуя безопасной работе системы.
