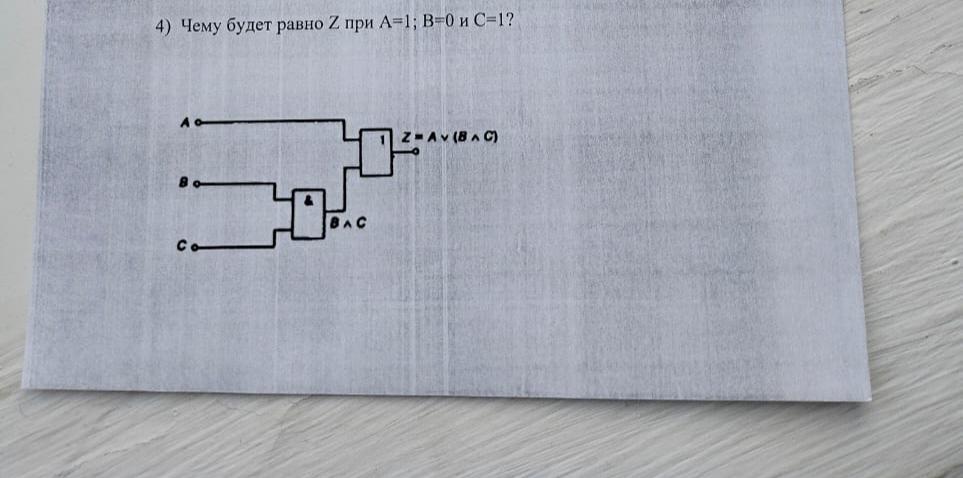

чему будет равна z при А=1,В=0,С=1?

Для решения задачи проанализируем логическую схему. Давайте разберем, что изображено на схеме:

1. Анд (И)-элемент (обозначен как ⋅):

   • Если хотя бы один вход равен 0, то выход равен 0.
   • Если оба входа равны 1, то выход равен 1.

2. Ор (ИЛИ)-элемент (обозначен как +):

   • Если хотя бы один из входов равен 1, то выход равен 1.
   • Если оба входа равны 0, то выход равен 0.

Теперь пройдем по схеме с заданными значениями: A = 1, B = 0, C = 1.

Шаги решения:

1. А и С на Анд-элементе:

   • Входы: A = 1 и C = 1
   • Результат: \( 1 \cdot 1 = 1 \)

2. Результат (А и С) с В на Ор-элементе:

   • Входы: (A и C) = 1, B = 0
   • Результат: \( 1 + 0 = 1 \)

3. Результат предыдущего шага используется во втором Ор-элементе с А:

   • Входы: A = 1, (B или (A и C)) = 1
   • Результат: \( 1 + 1 = 1 \)

Таким образом, конечное значение Z будет равно 1.
