Нарисуй чертеж главный вид, вид слева и вид сверху.

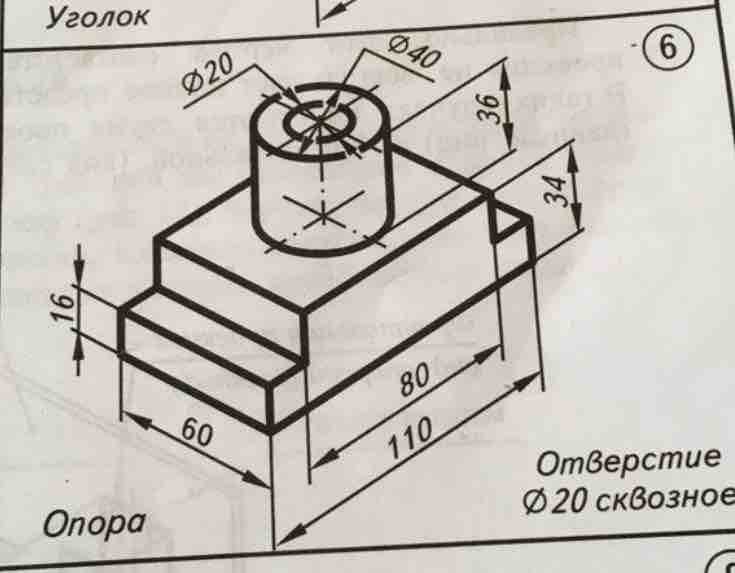

Чтобы нарисовать чертеж с главным видом, видом слева и видом сверху, следуйте шагам ниже. Мы будем использовать представленный объект и его размеры.

1. Главный вид (Фронтальный)

• Основа:
  • Прямоугольник шириной 110 мм и высотой 16 мм.
• Надстройка справа:
  • Платформа с высотой 34 мм, шириной 80 мм и выступом в сторону глубиной 16 мм.
• Цилиндрическое отверстие:
  • Цилиндр диаметром 20 мм и высотой 20 мм, находящийся сверху платформы.

2. Вид слева

• Основа:
  • Вертикальный прямоугольник высотой 16 мм и шириной 60 мм.
• Надстройка:
  • Прямоугольник, находящийся выше, высотой 18 мм (34 мм - 16 мм) и шириной 60 мм.
• Цилиндрическое отверстие:
  • Круг диаметром 20 мм, расположенный внутри верхней прямоугольной платформы.

3. Вид сверху

• Основа:
  • Прямоугольник длиной 110 мм и шириной 60 мм.
• Надстройка:
  • Прямоугольник длиной 80 мм и шириной 60 мм, находящийся на платформе.
• Цилиндрическое отверстие:
  • Круг диаметром 20 мм, находящийся в центре прямоугольника.

Советы по выполнению

• Начало: Начните с карандашного рисунка, чтобы можно было легко исправлять ошибки.
• Размеры: Расставьте размерные линии, показанные на рисунке, чтобы четко обозначить основные размеры каждой части.
• Линия контура: Используйте толстые линии для контуров и тонкие линий для невидимых границ или осевых линий отверстий.

На этих принципах вы сможете создать необходимые виды чертежа.
