напиши конспект

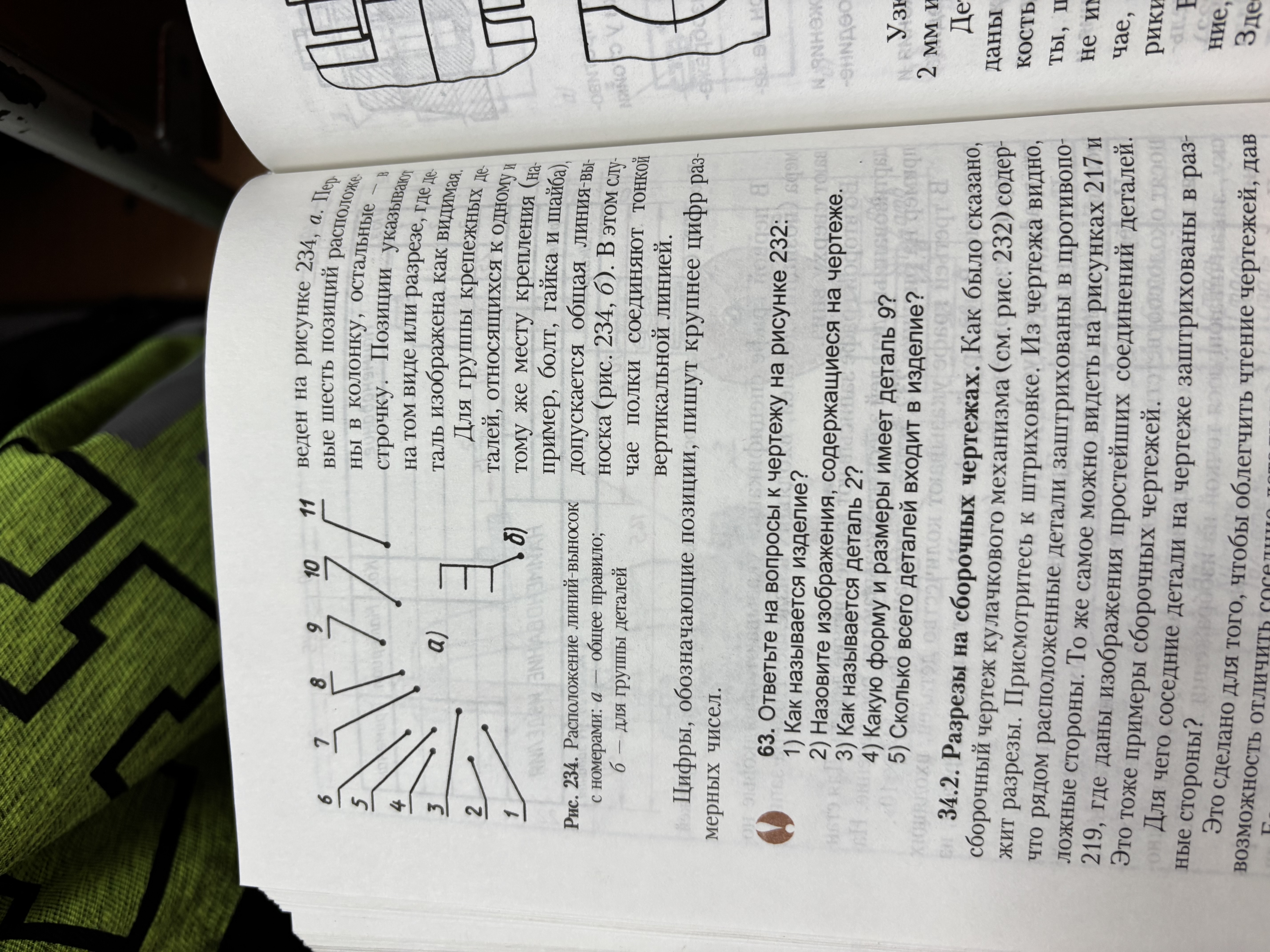

Для выполнения задачи №63 из учебника по технологии необходимо ответить на ряд вопросов, основываясь на чертеже, изображенном на рисунке 234. Давайте рассмотрим каждый вопрос и предложим пошаговое решение:

1. Какая деталь изображена на чертеже?

   • Судя по чертежу и его обозначениям, изображена деталь, относящаяся к конструкции, возможно, это какая-то часть сборочного элемента.

2. Назовите изображения, содержащиеся на чертеже.

   • На чертеже изображены фронтальная и боковые проекции детали, а также указаны размеры и фаски.

3. Какие размеры указаны в графе размерной рамки?

   • Графа размерной рамки содержит линейные размеры детали, такие как длина, ширина, и высота. Эти размеры следует брать с самого чертежа, где они обозначены стрелками и цифрами.

4. Сколько всего деталей изображено на чертеже?

   • На чертеже, судя по номеру Рис. 234, изображена одна деталь в нескольких проекциях.

5. Какие еще имеются обозначения на чертеже?

   • На чертеже присутствуют обозначения радиусов, углов и, возможно, вспомогательные линии и оси симметрии, которые помогают понять форму детали.

Задача требует от нас внимательного изучения размеров и проекций деталей, что важно для понимания технических чертежей. Старайтесь развивать пространственное мышление, чтобы легко интерпретировать и понимать чертежи.
