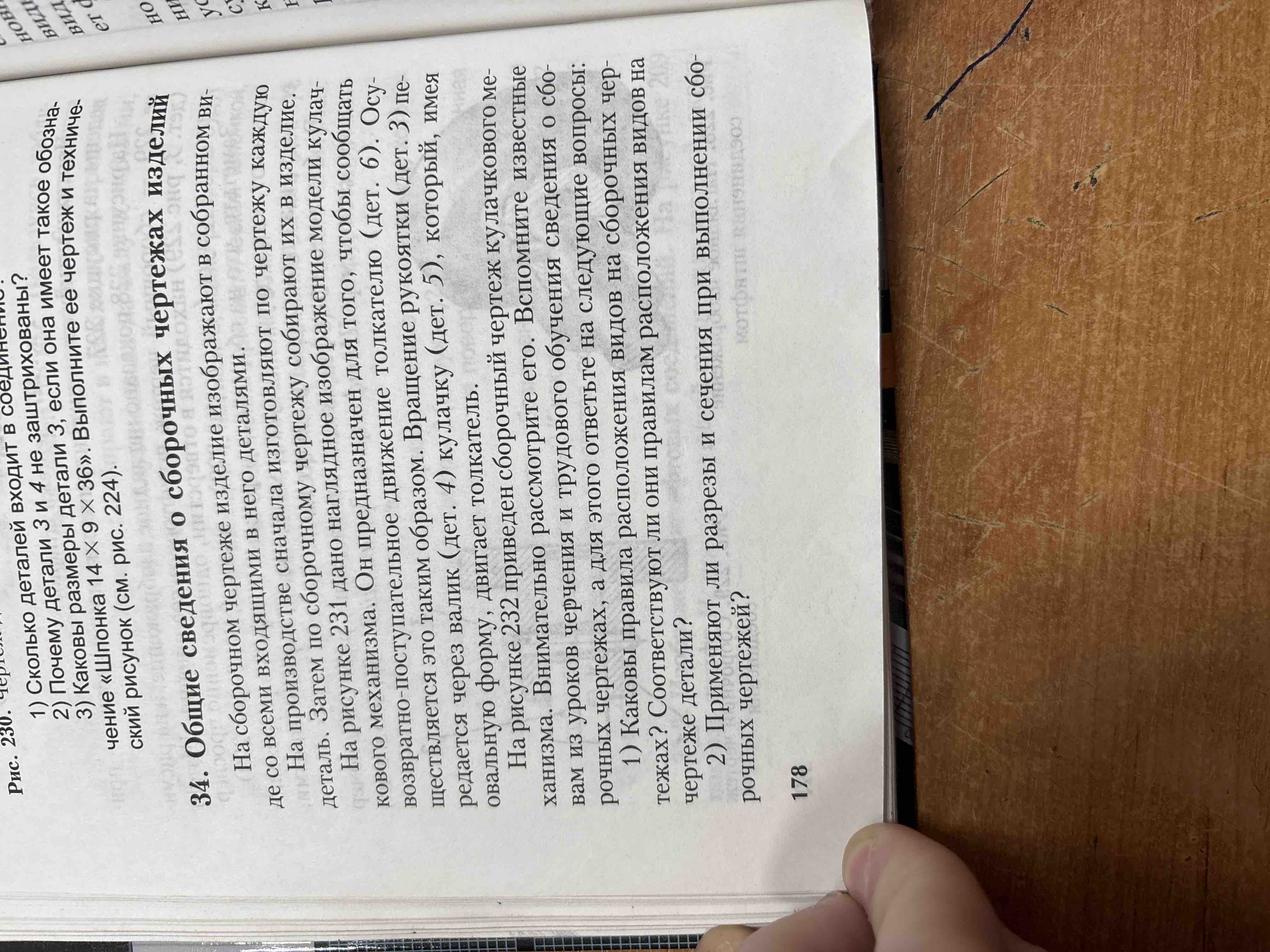

Конспект на тему: "Общие сведения о сборочных чертежах изделий"

1. Цель сборочного чертежа:

   • Сборочный чертеж показывает изделие в собранном виде, с акцентом на его детали.
   • Он включает эксплуатационное или монтажное положение изделия.

2. Основные данные на сборочном чертеже:

   • Масштаб, который может отличаться от масштабов на чертежах деталей.
   • Технические требования, касающиеся сборки и испытаний, наносятся сбоку от основной надписи.
   • Технические характеристики, особенности сборки.

3. Правила выполнения сборочных чертежей:

   • Детализация: на чертеже должны быть все необходимые детали с номерами, которые согласуются с номерами в спецификации.
   • Указание позиции каждого элемента.

4. Линии и разрезы:

   • Применяются разрезы и сечения для более наглядного изображения внутреннего устройства изделия.

Этот текст позволяет понять основные аспекты создания и использования сборочных чертежей, важные для проведения анализа таких чертежей.
