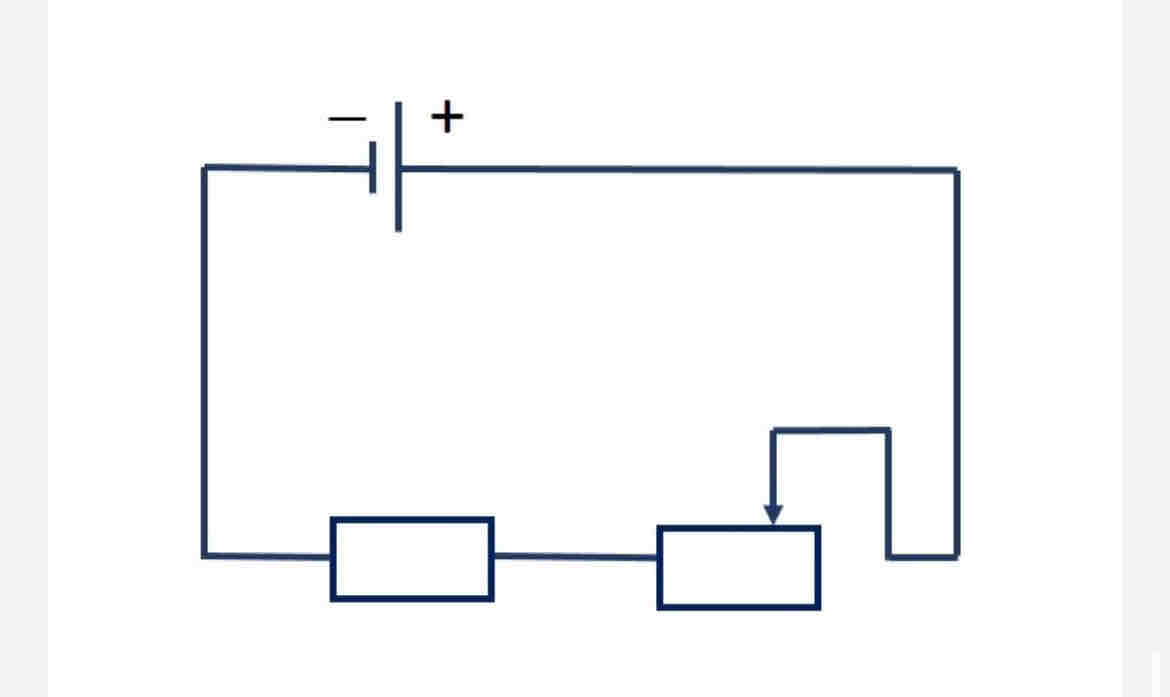

На рисунке изображена электрическая цепь, состоящая из источника тока, резистора и реостата. При передвижении ползунка реостата влево его сопротивление…

Для анализа данной задачи по электрической цепи важно понять, как работает реостат. **Что такое реостат:** Реостат — это электрический компонент, который позволяет изменять сопротивление в цепи. Это достигается за счёт передвижения ползунка по резистивному элементу. **Как влияет изменение сопротивления реостата на цепь:** 1. **Сопротивление и закон Ома:** - Закон Ома представлен формулой: \( V = I \cdot R \), где \( V \) — напряжение, \( I \) — ток, \( R \) — сопротивление. - Если напряжение источника остаётся постоянным, изменение сопротивления приведёт к изменению тока в цепи. 2. **Передвижение ползунка влево:** - Когда ползунок реостата движется влево, общее сопротивление реостата уменьшается. - Понижение сопротивления при постоянном напряжении приводит к увеличению силы тока в цепи (согласно закону Ома). 3. **Влияние на остальные компоненты:** - **Резистор**: Увеличение тока через резистор приведёт к увеличению напряжения на нём (если считать, что оно первоначально меняется надлежащим образом). - **Источника тока**: Источник должен обеспечивать больший ток при уменьшении сопротивления реостата. **Дополнительные наблюдения:** - Учтите, что резисторы выделяют тепло при прохождении через них электрического тока. Если ток значительно увеличится, это может привести к выделению большего количества тепла. Таким образом, передвижение ползунка реостата влево приводит к уменьшению его сопротивления, что, в свою очередь, увеличивает ток в цепи.
