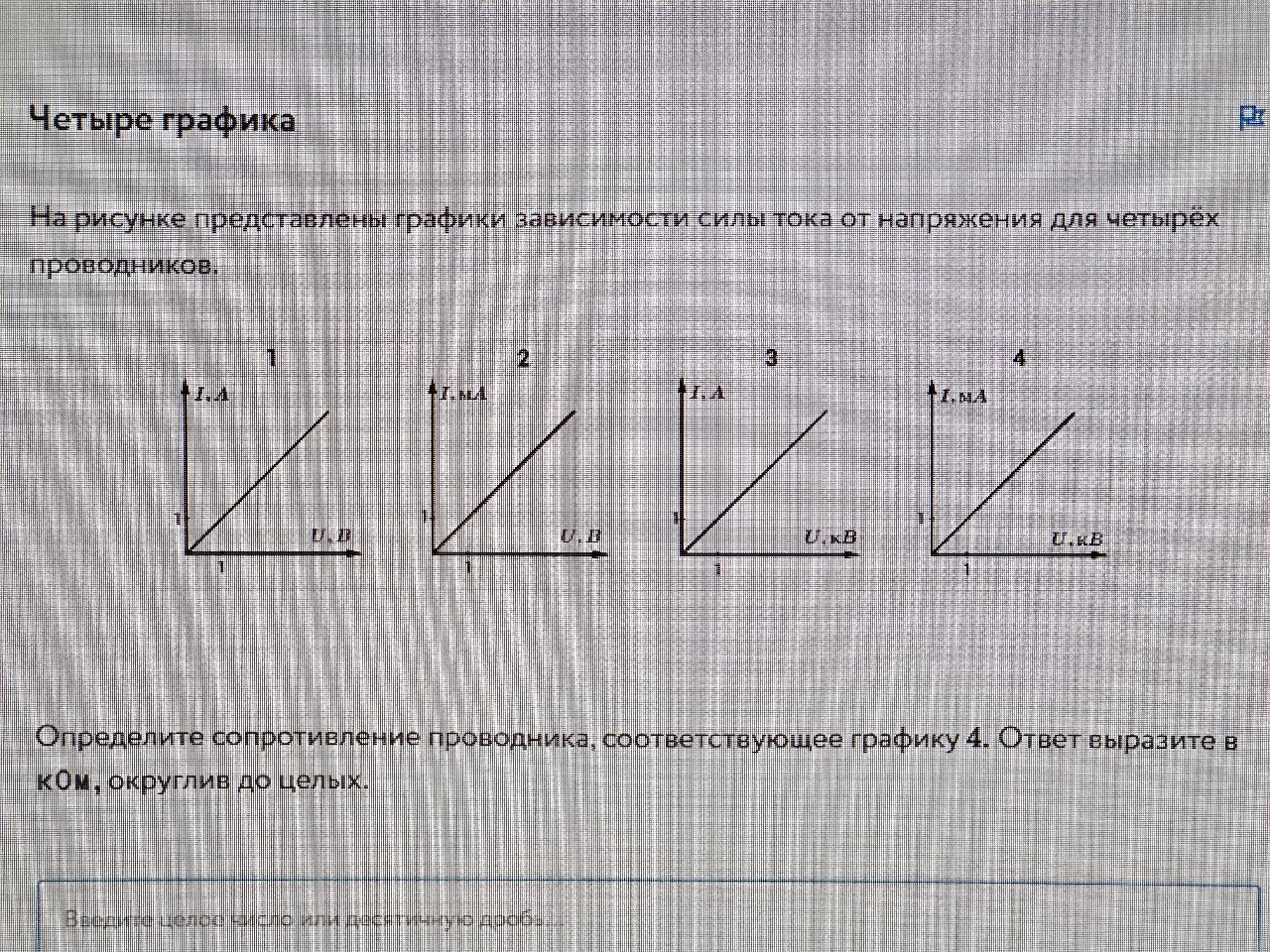

определите сопротивление проводника, соответствующее графику 4, ответ выразите в килоомах, округли до целых. какой график соответствует проводнику с наименьшим сопротивлением?

Чтобы определить сопротивление проводника, нам нужно воспользоваться законом Ома, который гласит:

\[ R = \frac{U}{I} \]

где \( R \) — сопротивление, \( U \) — напряжение, и \( I \) — сила тока.

Шаг 1: Определить характеристики графика 4

На графике 4 представлена линейная зависимость силы тока от напряжения, то есть наклон прямой линии определяется по формуле:

\[ R = \frac{\Delta U}{\Delta I} \]

• Найдите разницу напряжений (\(\Delta U\)) между двумя точками на графике.
• Найдите разницу силы тока (\(\Delta I\)) между теми же двумя точками.

Предположим, мы выбираем точки \((0, 0)\) и \((2 \, \text{кВ}, 0,5 \, \text{А})\):

• \(\Delta U = 2 \, \text{кВ} = 2000 \, \text{В}\)
• \(\Delta I = 0,5 \, \text{А}\)

Теперь, подставим в формулу:

\[ R = \frac{2000}{0,5} = 4000 \, \text{Ом} = 4 \, \text{кОм} \]

Шаг 2: Определить проводник с наименьшим сопротивлением

Для этого нужно найти график с наибольшим наклоном, так как это означает, что сила тока увеличивается быстрее при увеличении напряжения, следовательно сопротивление меньше.

Сравнивая наклоны всех графиков, видно, что у графика 1 самый большой наклон. Значит, он соответствует проводнику с наименьшим сопротивлением.

Ответ

• Сопротивление проводника, соответствующего графику 4, составляет 4 кОм.
• Наименьшее сопротивление соответствует графику 1.
