какое соотношение для сопротивления проводников 1 и 6? какой проводник обладает наименьшим сопротивлением?
Чтобы сравнить сопротивление проводников 1 и 6, применим формулу сопротивления проводника:
\[ R = \rho \cdot \frac{L}{A} \]
где:
- \( R \) — сопротивление,
- \( \rho \) — удельное сопротивление материала,
- \( L \) — длина проводника,
- \( A \) — площадь поперечного сечения проводника.
1. Определение материалов и параметров проводников:

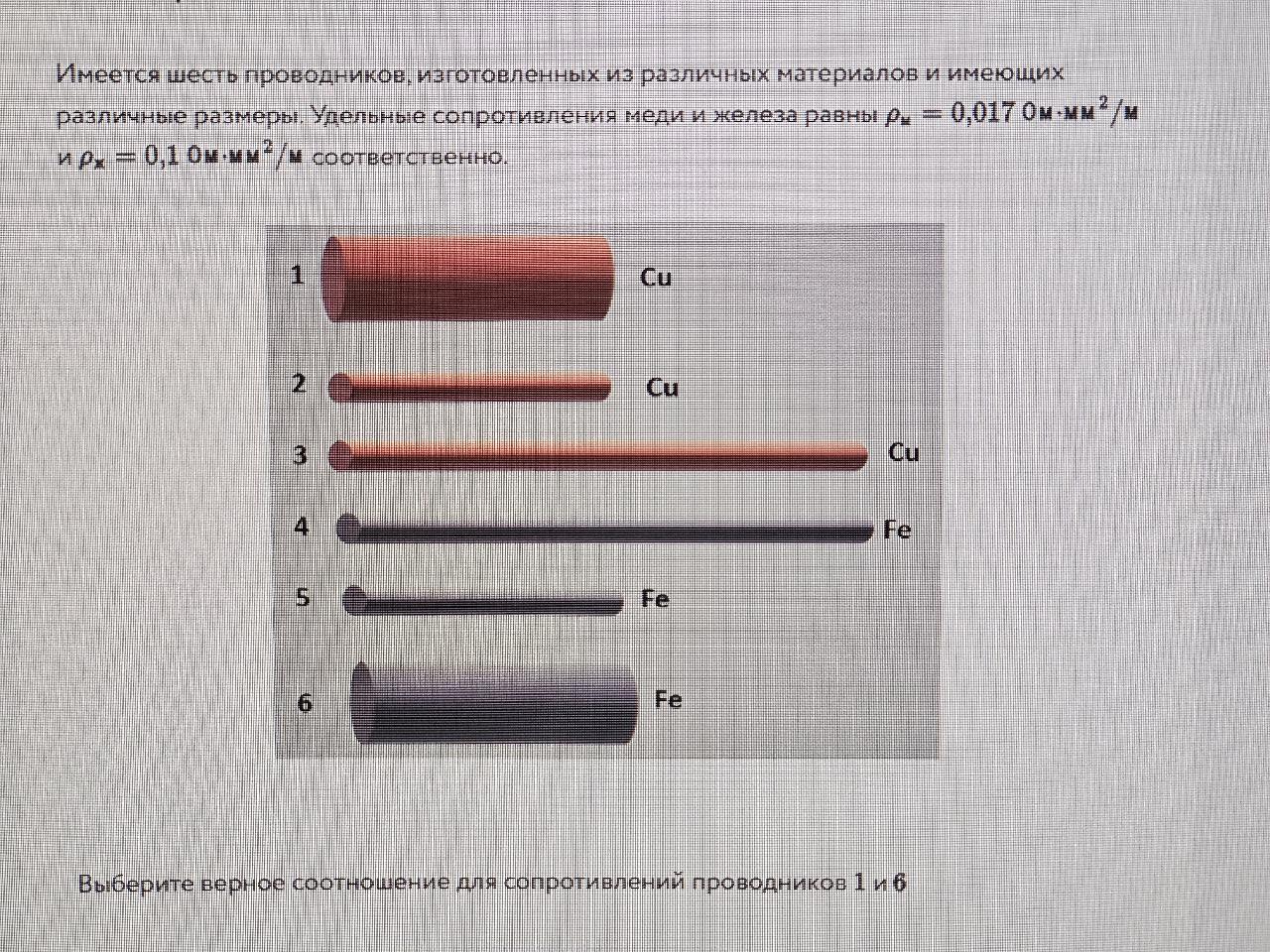

Проводники изображены на картинке, и можно идентифицировать материал по цвету и форме.
- Проводник 1: Медный (Cu)
- Проводник 6: Железный (Fe)
2. Удельное сопротивление:
- Для меди \( \rho_{\text{Cu}} = 0{,}017 \, \Omega \cdot \text{мм}^2/\text{м} \)
- Для железа \( \rho_{\text{Fe}} = 0{,}1 \, \Omega \cdot \text{мм}^2/\text{м} \)
3. Рассмотрение геометрии проводников:
Из изображения видно, что проводники имеют разные размеры:
- Длина проводников 1 и 6 одинакова, но взаимное соотношение площади поперечных сечений можно определить визуально.
Площадь поперечного сечения цилиндра:
\[ A = \pi \left(\frac{d}{2}\right)^2 = \frac{\pi d^2}{4} \]
Исходя из изображения, видно, что:
- Проводник 1 имеет большую площадь поперечного сечения, чем проводник 6.
4. Рассмотрение относительных сопротивлений:
Для меди и железа, учитывая одно и то же условное соотношение размера проведем сравнение \( R \).
- Для проводника 1 (медь):
\[ R_1 = \rho_{\text{Cu}} \cdot \frac{L}{A_1} \]
- Для проводника 6 (железо):
\[ R_6 = \rho_{\text{Fe}} \cdot \frac{L}{A_6} \]
Удельное сопротивление меди меньше, чем у железа, и проводник 1 имеет большее сечение. Это ведёт к тому, что сопротивление меди будет меньше при одинаковой длине и большем сечении.
Таким образом, проводник 1 обладает наименьшим сопротивлением.
Соотношение сопротивлений:
Для точного соотношения нужно знать точные размеры сечений, но учитывая только материал, сопротивление проводника 1 меньше, чем у проводника 6.
Ответ: проводник 1 обладает наименьшим сопротивлением.
