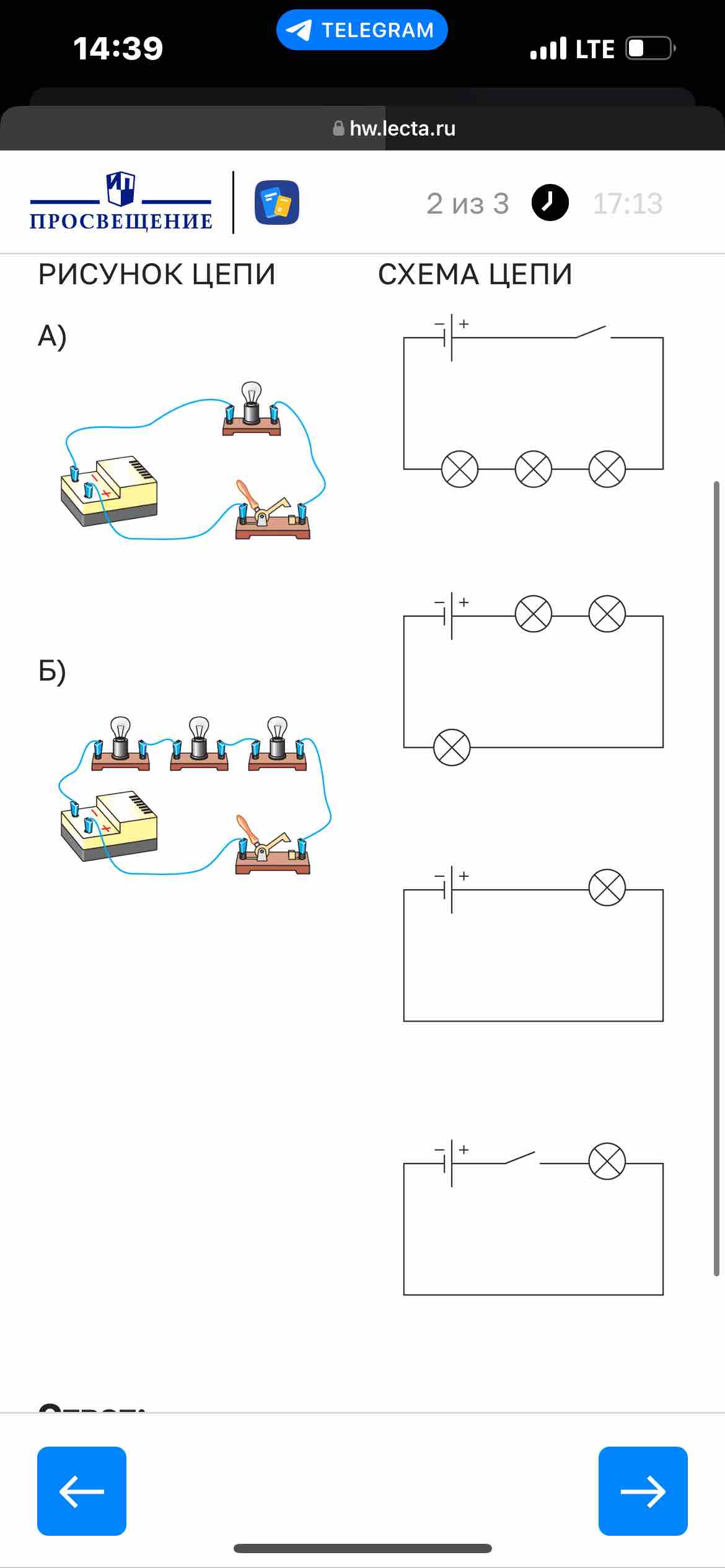

Установи соответствия между рисунками на которых изображены собранные электрические цепи,и схемами соответсвующими буквами

Для того чтобы установить соответствие между рисунками электрических цепей и их схемами, нужно понять, как изображены элементы цепи и их соединения. ### Анализ рисунков: 1. **Рисунок А:** - На нем изображены две лампочки, соединенные последовательно. Это значит, что ток проходит через одну лампочку, а затем через другую. - Лампочки подключены к батарее. 2. **Рисунок Б:** - Здесь изображены три лампочки, соединенные параллельно. Это значит, что каждая лампочка получает ток непосредственно от батареи. ### Анализ электрических схем: 1. **Схема 1:** - Изображены три лампочки, подключенные последовательно. Подходит для последовательного соединения, как на рисунке А. 2. **Схема 2:** - Изображены две лампочки, подключенные последовательно. Это соответствует рисунку А. 3. **Схема 3:** - Изображены три лампочки, подключенные параллельно. Подходит для рисунка Б. ### Соответствие: - **Рисунок А** соответствует **Схеме 2** (две лампочки последовательно). - **Рисунок Б** соответствует **Схеме 3** (три лампочки параллельно). Таким образом, Рисунок А должен быть соединен со Схемой 2, а Рисунок Б со Схемой 3.
