Что обозначено цифрами на рисунке?

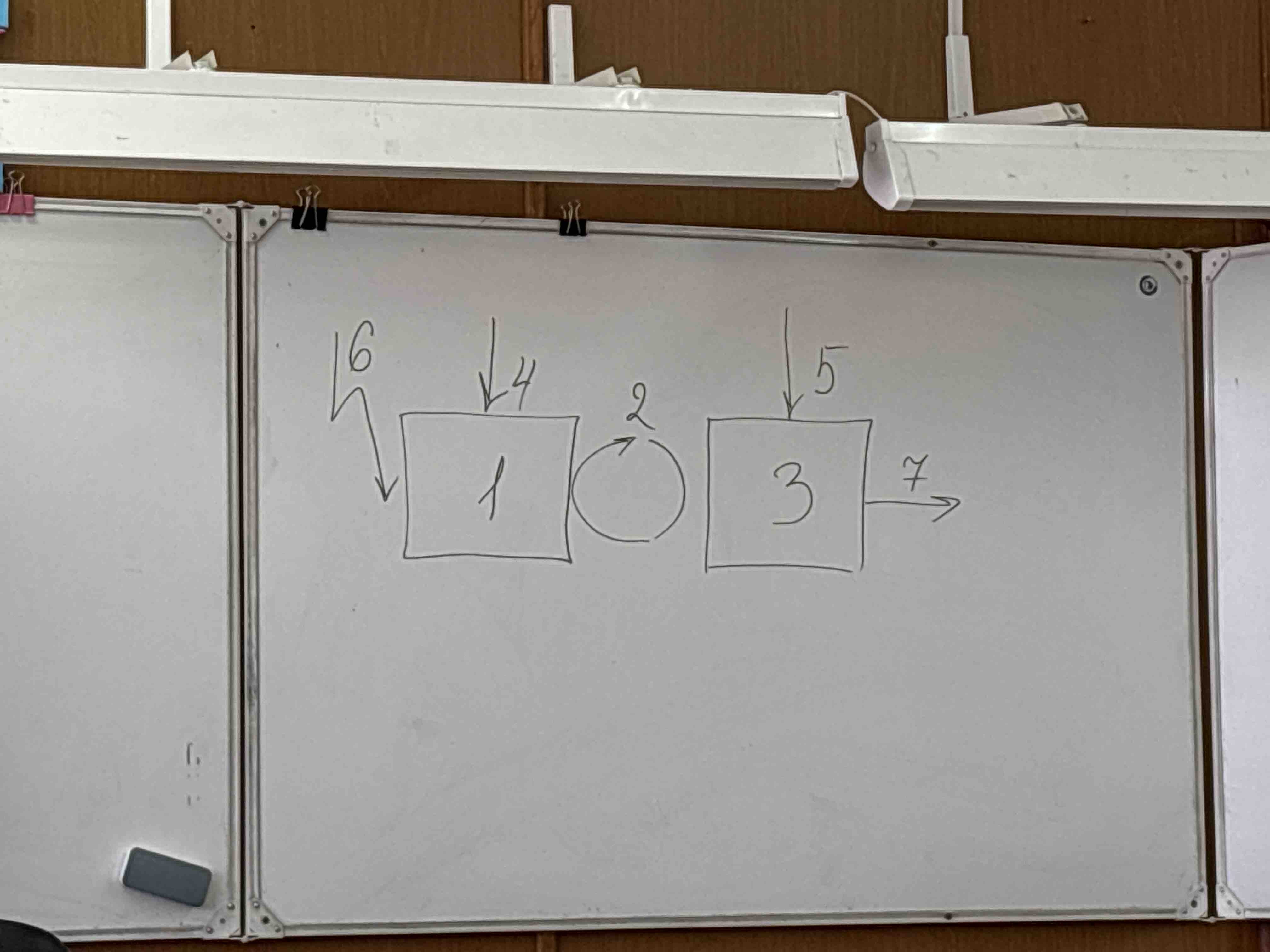

На рисунке изображена диаграмма, часто используемая для иллюстрации передачи данных или материальных потоков. Давайте поясним элементы, обозначенные цифрами:
(1) Квадрат - это обычно обозначение для процесса или действия. В данном контексте это может быть первый этап или компонент системы, который выполняет определённую функцию.
(2) Круг - обычно представляет собой контрольную точку, принятие решения или развилку в процессе. Перемещение или выбор пути осуществляется зависимо от определённых условий.
(3) Квадрат - это второй процесс или действие, которое следует после выполнения или проверки на предыдущем этапе (круге).
(4) Стрелка - указывает направление движения потока от первого процесса (1) ко второму (3) через контрольную точку (2).
(5) Выходящая стрелка - обозначает завершение процесса или выходной поток.
(6) Входящая стрелка - обозначает входной поток к первому процессу (1).
(7) Выходящая стрелка - показывает конечное завершение или конечный выход из системы после второго процесса (3).
Такое изображение может быть использовано для различных систем, от производственных до информационных, иллюстрируя логику или порядок обработки данных или материалов.
