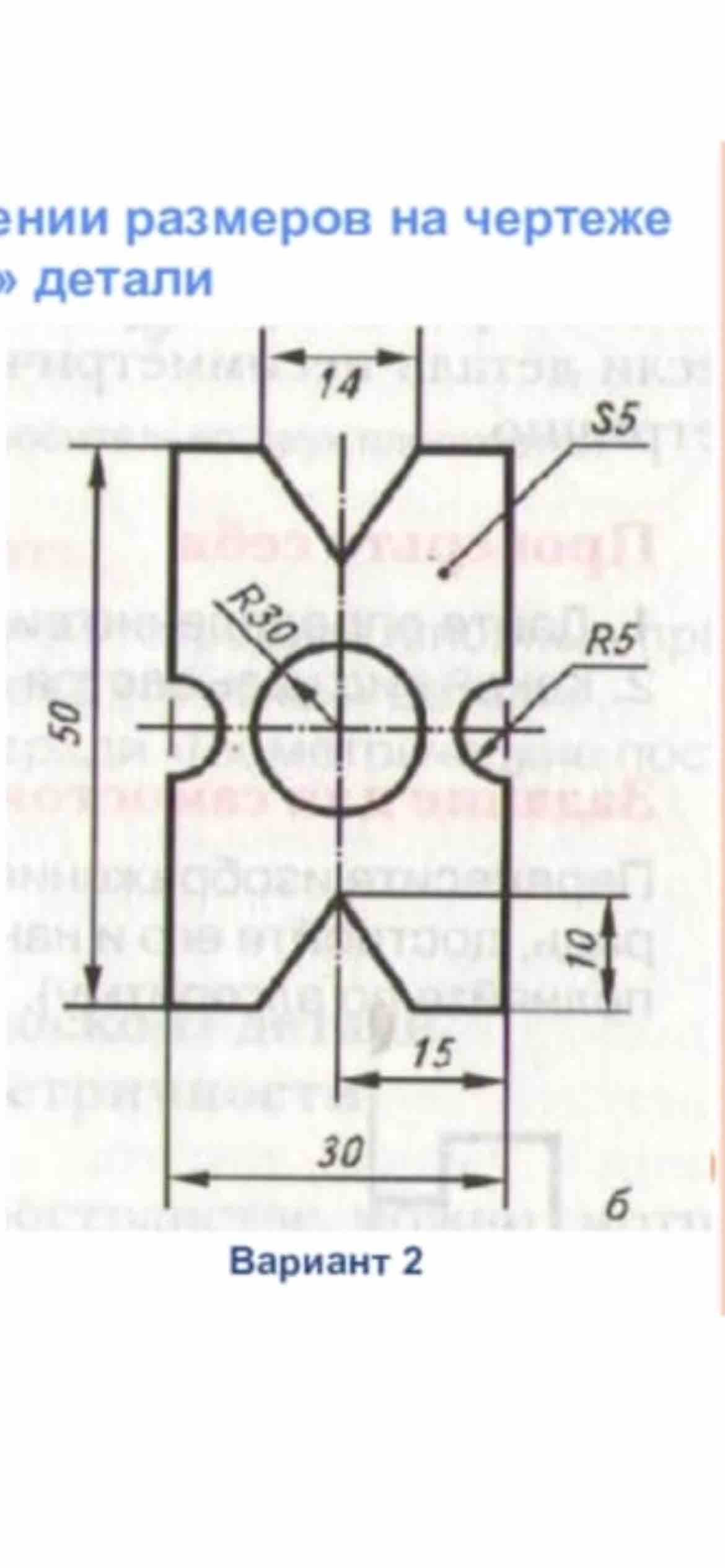

Найти ошибки в нанесении размеров

На чертежах размеры должны быть нанесены согласно стандартам, чтобы обеспечить правильное чтение и понимание. Давайте рассмотрим возможные ошибки в нанесении размеров на изображении. 1. **Дублирование размеров**: - Убедитесь, что нет повторяющихся размеров. На чертеже, возможно, диаметр окружности и радиусы указаны избыточно. 2. **Перекрытие линий размеров**: - Линии размеров или их продолжения не должны пересекаться с другими линиями, чтобы не возникала путаница. Проверьте, нет ли пересечений с контурными линиями или друг с другом. 3. **Отсутствие базовых размеров**: - Все размеры должны быть базовыми и необходимыми для изготовления детали. Проверьте, что все критичные размеры указаны. 4. **Ошибка в обозначении радиусов и диаметров**: - Радиусы должны быть обозначены буквой "R", а диаметр - знаком "⌀". Убедитесь, что все обозначения корректны. 5. **Использование одной шкалы**: - Все размеры должны быть указаны в одной системе измерения (например, миллиметры). Проверьте единообразие шкалы. 6. **Неверное позиционирование размеров**: - Размеры должны быть так расположены, чтобы их было легко читать, они не должны быть перевёрнуты или расположены под углом. 7. **Отсутствие линий-выносок**: - Линии-выноски необходимо использовать для того, чтобы не было сомнений, к какой части детали относится размер. Каждую из этих возможных ошибок необходимо тщательно проверять и исправлять, чтобы обеспечить полное соответствие стандартам черчения.
