реши ЦДЗ по черчению на фото

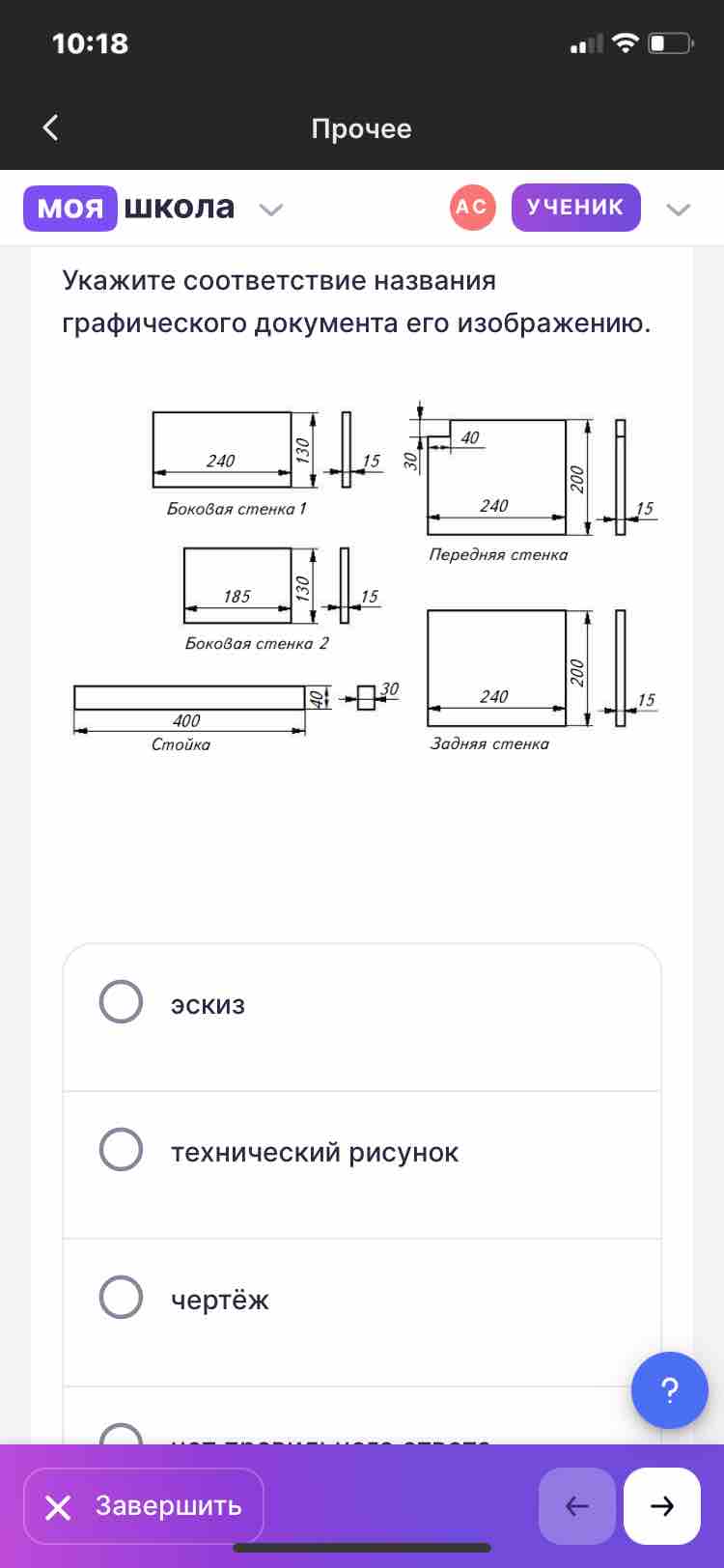

На изображении представлены различные виды одного и того же объекта, выполненные в чертежном формате.

Объяснение:

1. Объект: Судя по виду, это объемный объект, состоящий из трех стенок: передней, боковой и задней.

2. Типы изображений на чертеже:

   • Вид спереди: Показывает переднюю стенку полностью.
   • Вид сбоку: Показывает боковую стенку.
   • Вид сверху (если бы был на чертеже): Показывает расположение всех стенок сверху.

3. Элементы чертежа:

   • Указаны размеры всех частей объекта, что позволяет точно представить реальный объект.
   • Все размеры подписаны для точности.

4. Совмещение всех видов и указание размеров — это ключевые признаки чертежа.

Выбор ответа:

• Чертёж — это правильный ответ. Такое изображение предназначено для представления формы и размеров объекта с точностью до деталей. Эскиз или технический рисунок имеют более свободную форму и меньше акцента на точность и размеры.
