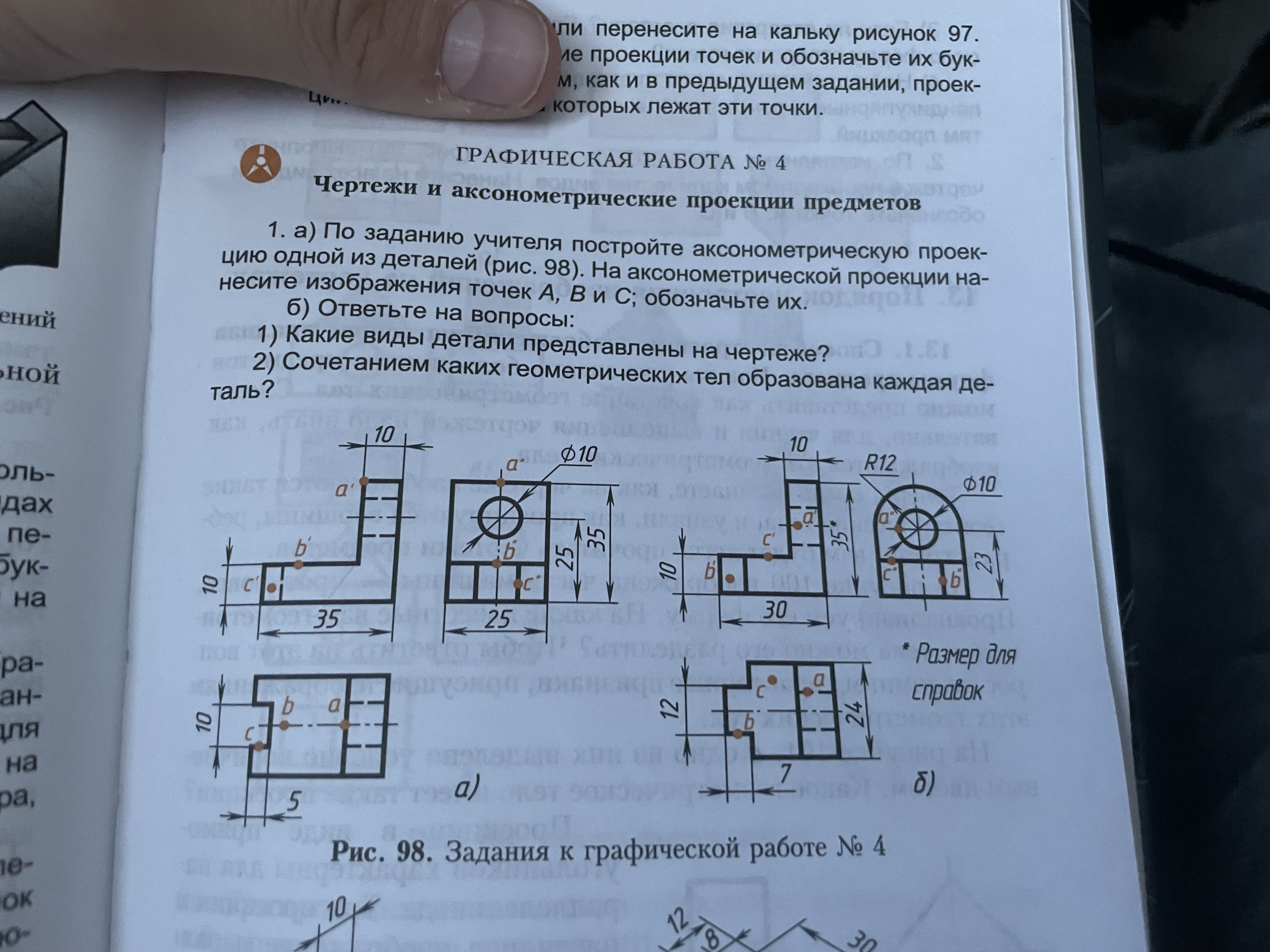

Какие виды детали представлены на чертеже?

Для данной задачи рассмотрим представленные виды деталей на чертеже. На чертеже изображены несколько проекций одной детали. Проекции служат для того, чтобы предоставить полное представление о форме и размерах детали.

Видовые проекции

1. Главный вид (Фронтальный вид):

   • Это основной вид, который содержит основные размеры детали. Он показывает, как деталь выглядит спереди.

2. Вид сверху:

   • Эта проекция показывает, как деталь выглядит с высоты. Вид сверху помогает понять геометрию верхней поверхности детали.

3. Вид слева:

   • Этот вид показывает, как деталь выглядит, если смотреть на неё с левой стороны. Он дополняет информацию о форме и контуре детали.

Описание детали

По чертежу видно, что деталь имеет сложную форму с различными элементами:

• Цилиндрическая часть с отверстием, что видно из круга на виде сверху.
• Прямоугольные геометрические элементы, которые представляют собой разные уровни высоты или глубины.
• Отверстия, обозначенные в виде маленьких кругов на проекциях.

Заключение

Каждая проекция на чертеже представляет разные аспекты и детали компонента, что позволяет полностью понять геометрию и размеры объекта.

Если есть необходимость в более подробном объяснении или конкретной информации, пожалуйста, уточните задачу.
