физика

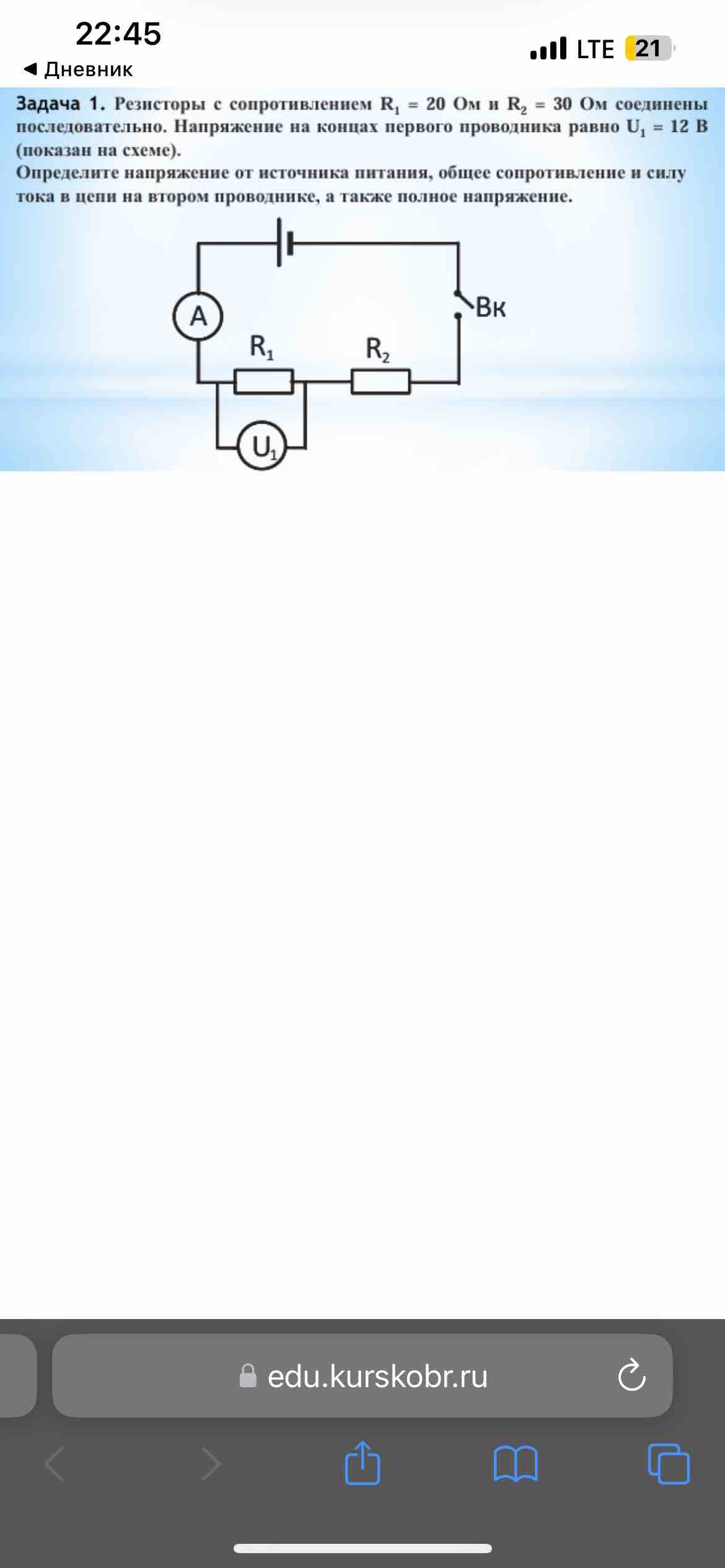

Для решения данной задачи воспользуемся законами последовательного соединения резисторов и законом Ома.

Дано:

• \( R_1 = 20 \, \text{Ом} \)
• \( R_2 = 30 \, \text{Ом} \)
• Напряжение на первом проводнике \( U_1 = 12 \, \text{В} \)
• Источник питания \( U \)

Задача: Найти полное напряжение \( U \) и силу тока \( I \) в цепи.

Решение:

1. Общее сопротивление цепи: \[ R_{\text{общ}} = R_1 + R_2 = 20 \, \text{Ом} + 30 \, \text{Ом} = 50 \, \text{Ом} \]

2. Определим силу тока в цепи:

   По закону Ома, напряжение на первом резисторе связано с током и сопротивлением: \[ U_1 = I \cdot R_1 \] Отсюда: \[ I = \frac{U_1}{R_1} = \frac{12 \, \text{В}}{20 \, \text{Ом}} = 0{,}6 \, \text{А} \]

3. Определим полное напряжение \( U \):

   Так как цепь состоит из последовательно соединённых резисторов, то полное напряжение: \[ U = I \cdot R_{\text{общ}} = 0{,}6 \, \text{А} \times 50 \, \text{Ом} = 30 \, \text{В} \]

Ответ:

• Сила тока в цепи: \( I = 0{,}6 \, \text{А} \)
• Полное напряжение: \( U = 30 \, \text{В} \)
