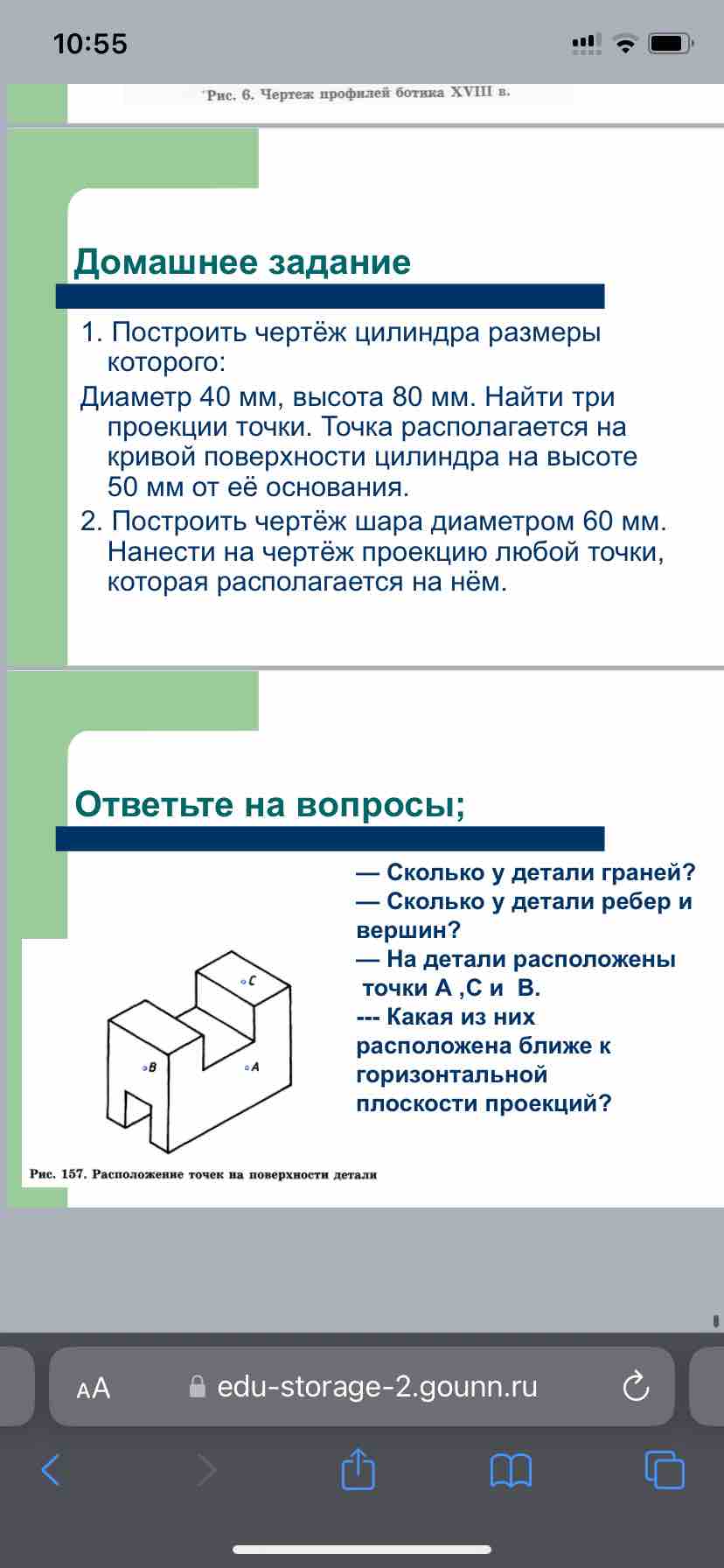

Нарисуй пж

Для решения задачи давайте разберём каждое из требований:

1. Построить чёртёж цилиндра:

• Диаметр: 40 мм
• Высота: 80 мм

Проекция точки:

Точка находится на кривой пересечения цилиндра и плоскости, перпендикулярной его оси и проходящей через основание.

• Для построения проекции необходимо:
  • Нарисовать основание цилиндра в виде круга диаметром 40 мм.
  • Отметить высоту цилиндра — 80 мм — по вертикали.
  • Проекция точки, находящейся на кривой пересечения, будет на уровне основания цилиндра (горизонтальная плоскость).

2. Построить чёртёж шара диаметром 60 мм:

• Нарисовать окружность диаметром 60 мм — это фронтальная проекция шара.

Ответы на вопросы:

Сколько у детали граней?

• У цилиндра две плоские грани (основы) и одна коническая (боковая поверхность).

Сколько у детали рёбер и вершин?

• У цилиндра 2 ребра (границы оснований), вершин нет.

Сколько у шара граней?

• У шара нет граний, он состоит из одной криволинейной поверхности.

Сколько у шара рёбер и вершин?

• У шара нет рёбер и вершин.

Количество необходимых проекций:

• Для цилиндра — две проекции: вид спереди (прямоугольник) и сверху (круг).
• Для шара — одна проекция, чаще всего вид спереди (круг).

Эти шаги помогут выполнить задание и понять геометрические особенности цилиндра и шара.
