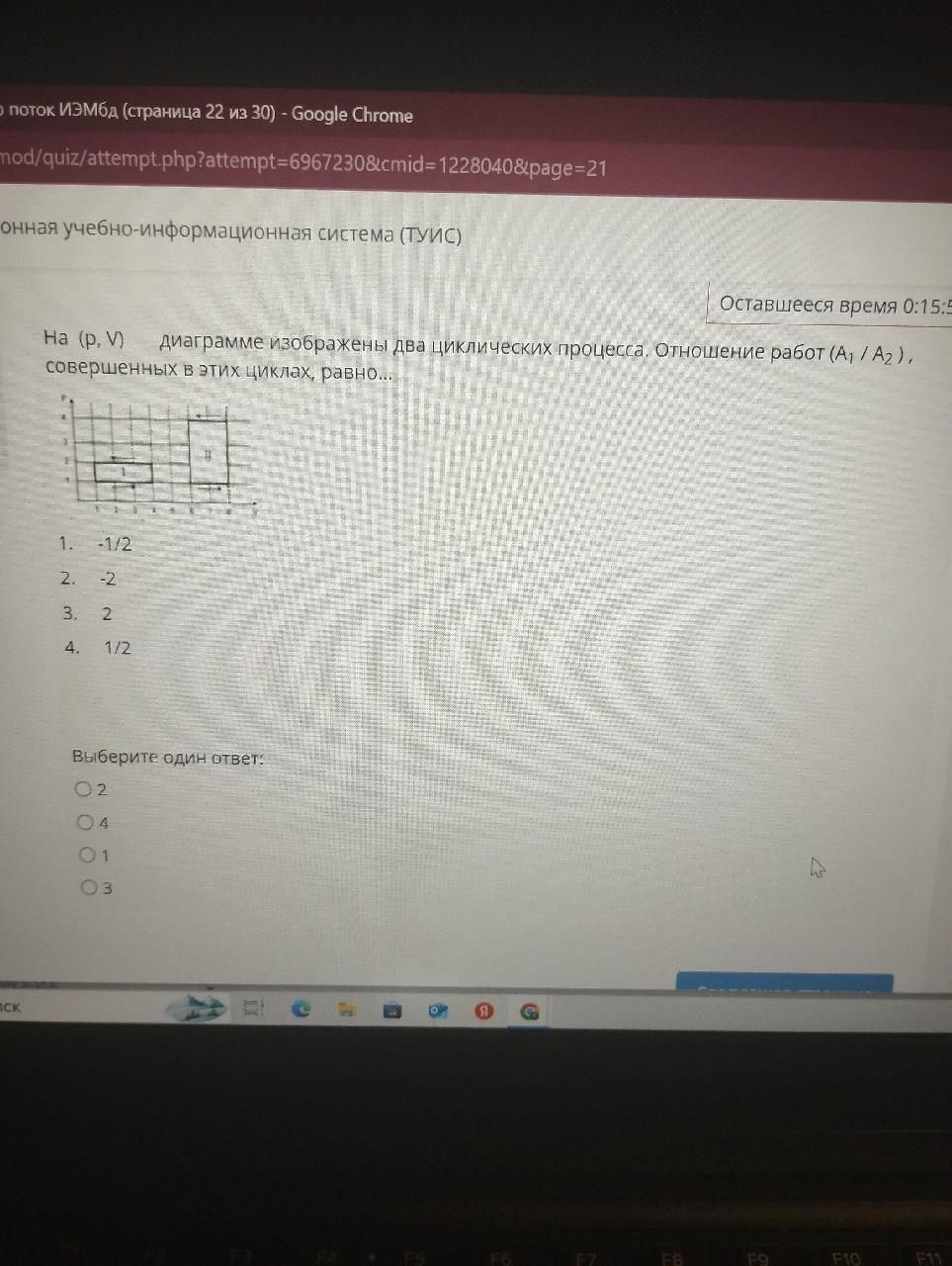

На изображении представлена задача по теме работы в термодинамике, где необходимо определить отношение работ, совершенных в двух циклических процессах \( \frac{A_1}{A_2} \). Для этого рассмотрим диаграмму (p, V): 1. **Работа в термодинамике**: В термодинамических процессах работа численно равна площади под кривой на (p, V)-диаграмме. В случае циклического процесса площадь между графиками процессов дает численную величину работы, совершенной за один цикл. Если контур обходится в направлении против часовой стрелки, то работа отрицательна. Если по часовой стрелке — положительна. 2. **Анализ циклов**: - Рассмотрим циклы и их направление на диаграмме. Заметно, что: - Один цикл обозначен как A1. - Другой — как A2. 3. **Определение площадей**: - Определите площадь каждого цикла. На изображении A1 примерно вдвое меньше, чем A2. - Это означает, что работа A1 меньше, чем работа A2. 4. **Отношение работ**: - Соотношение площадей, а следовательно, и работ для данных циклов будет примерно: \[ \frac{A_1}{A_2} = \frac{1}{2} \] Таким образом, правильный ответ — \( -1/2 \) (поскольку направление контура также играет роль, и в данном случае один из контуров может обходиться в противоположном направлении, что накладывает дополнительно знак минус). Выберите вариант ответа: 2.
