Вопрос от Анонимного юзера 20 февраля 2025 13:40

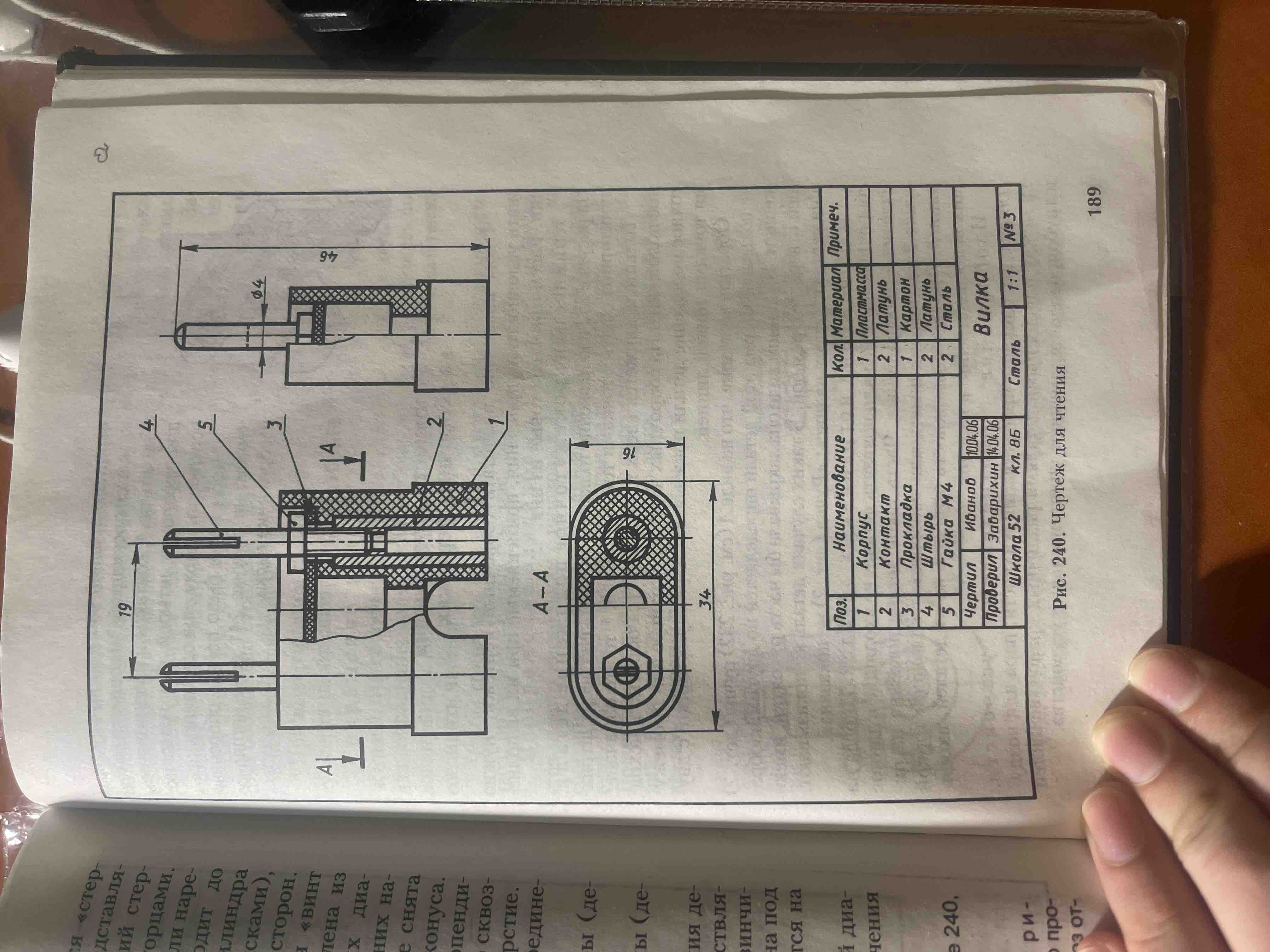

Порядок чтения сборочных чертежей. 1. Пользуясь спецификацией рассмотри изображение каждой детали и определи их геометрическую форму. 2. Определи как соединяются между собой детали 3. Найти другие данные приведённые на чертеже (размеры, технические требования и т.д)

Ответ нейросети

20 февраля 2025 13:40

Для понимания сборочного чертежа следует выполнить следующие шаги:

1. Определение геометрической формы деталей

Рассмотрим изображение детали на чертеже:

  • Корпус: Изображен в виде прямоугольной основы, на которой имеется полукруглый выступ. Имеет внутренние полости для прилегания других частей.
  • Пакет: Может представлять собой цилиндрическую или трубчатую деталь.
  • Поплавок: Обычно имеет прямоугольную или цилиндрическую форму с закруглениями.
  • Крышка: Похожа на пластину, которая может покрывать часть корпуса.
  • Черед 1 и 2: Предположительно небольшие детали, вероятно, цилиндрической формы.
  • Пружина: Стандартная спиральная форма.

2. Определение соединений деталей

Рассмотрим как детали соединяются между собой:

  • Корпус и крышка: Крышка, вероятно, закрепляется сверху или сбоку корпуса с помощью крепежных элементов (винтов или болтов), для герметизации или защиты.
  • Пакет и корпус: Устанавливается внутри корпуса, возможно с использованием внутренних направляющих или креплений.
  • Поплавок: Вероятно, движется внутри корпуса, фиксируется или направляется пружиной для выполнения определенных функций.
  • Пружина и черед: Пружина может прикрепляться к чередам, обеспечивая необходимое усилие или движение.

3. Другие данные на чертеже

  • Размеры: Указаны на чертеже с миллиметровой шкалой. Обратите внимание на длину, ширину и диаметр отдельных элементов (например, используйте размеры “19”, “14”, “1” и другие, как приведено на изображении).
  • Технические требования: Могут содержать указания на материал, допуски, шероховатость поверхностей (если указаны). Изучите поле с примечаниями для уточняющей информации.
  • Масштаб: Указан как 1:1, что означает чертеж в натуральную величину.

Следуя этим этапам, можно сопоставить все части на сборочном чертеже, выявить их функции и взаимосвязи.
