Для решения задачи давайте разберем схему и таблицу.

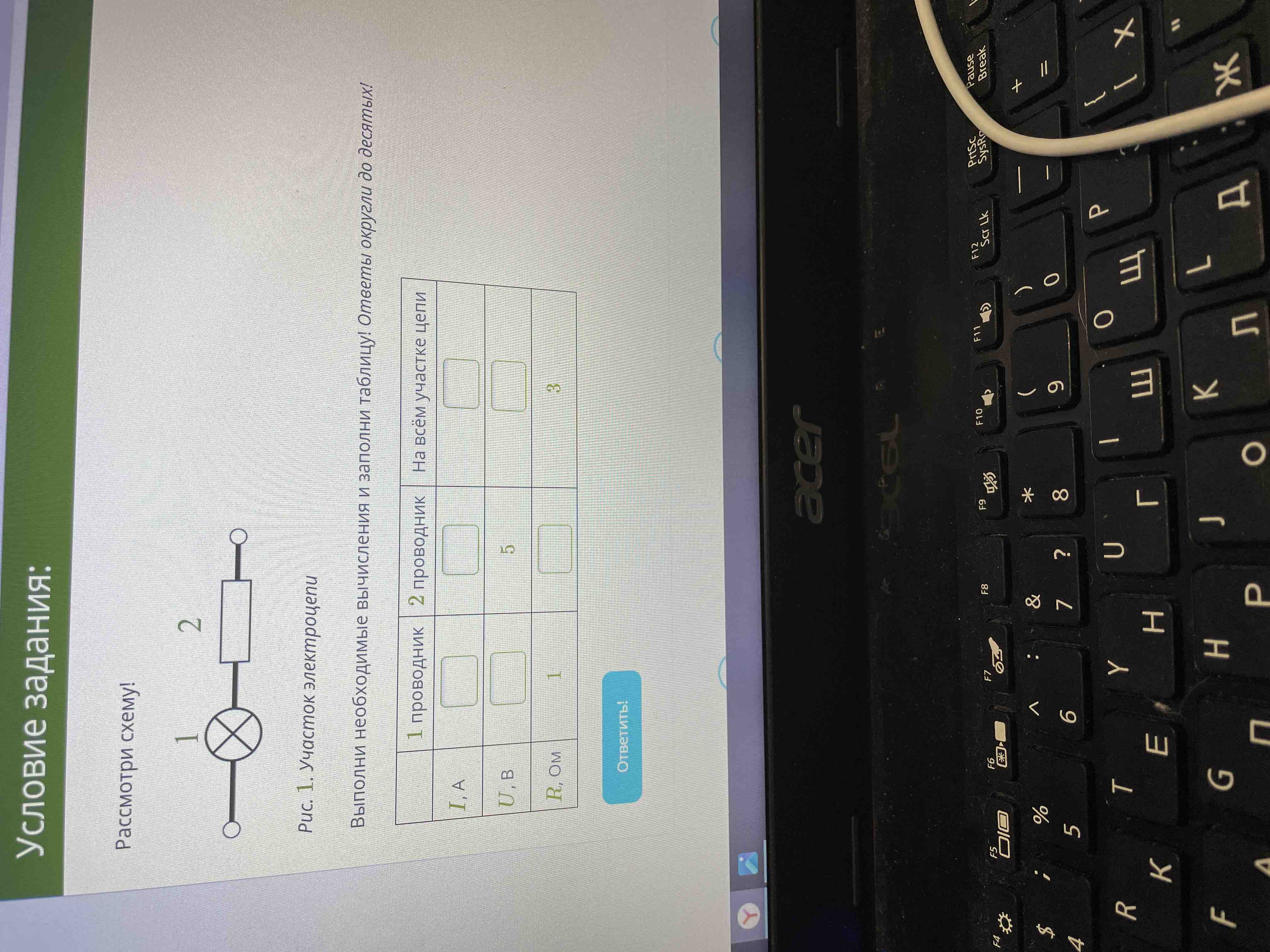

На схеме изображены два резистора, подключенные последовательно. Согласно закону Ома и правилам последовательного соединения, мы можем определить ток, напряжение и сопротивление.

Последовательное подключение:

1. Общий ток (I) в цепи одинаков на всем протяжении.
2. Полное сопротивление (R) цепи — это сумма сопротивлений отдельных резисторов: \[ R = R_1 + R_2 \]
3. Общее напряжение (U) равно сумме напряжений на каждом резисторе: \[ U = U_1 + U_2 \]

Даные задачи:

• \(I = 2 \, \text{А}\)
• \(R_1 = 3 \, \text{Ом}\)
• \(R_2 = 5 \, \text{Ом}\)

Решение:

1. Общая формула закона Ома: \[ U = I \times R \]

2. Сопротивление всего участка цепи: \[ R = R_1 + R_2 = 3 + 5 = 8 \, \text{Ом} \]

3. Напряжение на первом проводнике \(U_1\): \[ U_1 = I \times R_1 = 2 \times 3 = 6 \, \text{В} \]

4. Напряжение на втором проводнике \(U_2\): \[ U_2 = I \times R_2 = 2 \times 5 = 10 \, \text{В} \]

5. Общее напряжение на участке цепи: \[ U = U_1 + U_2 = 6 + 10 = 16 \, \text{В} \]

Заполнение таблицы:

• 1 проводник:

  • \(I = 2 \, \text{А}\)
  • \(U = 6 \, \text{В}\)

• 2 проводник:

  • \(I = 2 \, \text{А}\)
  • \(U = 10 \, \text{В}\)

• На всём участке цепи:

  • \(I = 2 \, \text{А}\)
  • \(U = 16 \, \text{В}\)

Таким образом, таблица будет заполнена следующим образом:

Это решение демонстрирует, как использовать законы последовательного соединения и закон Ома для анализа электрической цепи.
