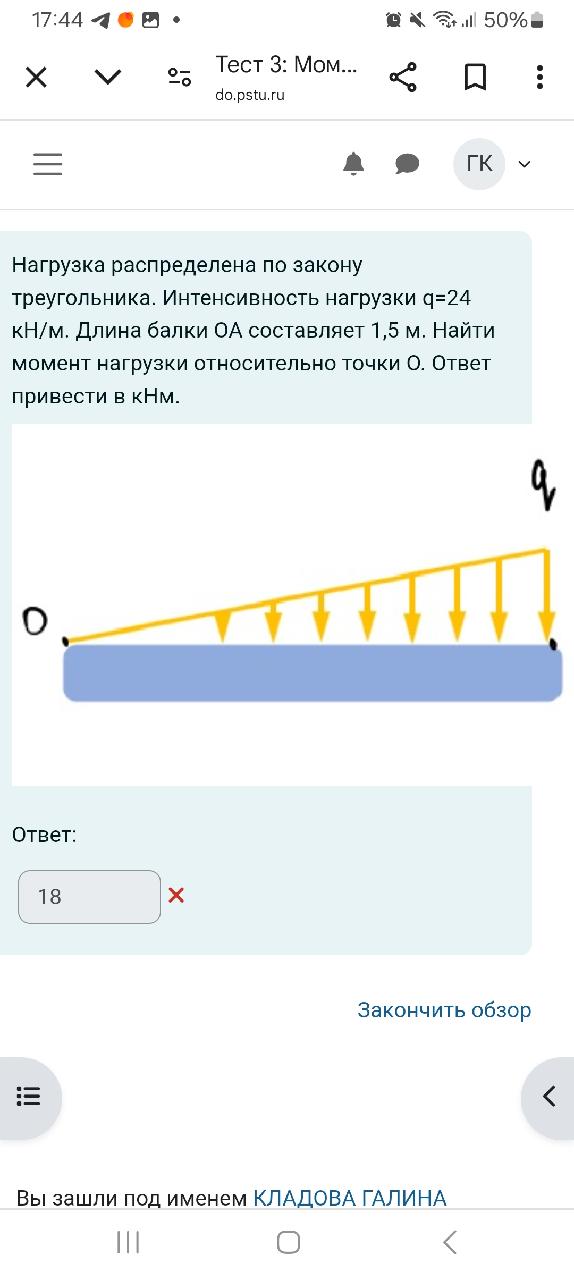

Для решения этой задачи воспользуемся интегрированием нагрузки по балке, чтобы найти её результатирующую силу, а затем вычислим момент относительно точки O. 1. **Определение распределённой нагрузки:** Распределённая нагрузка представляет собой треугольник с максимальной интенсивностью нагрузки \( q = 24 \, \text{кН/м} \) и длиной балки \( L = 1{,}5 \, \text{м} \). 2. **Вычисление площадью под графиком нагрузки:** Поскольку график нагрузки — это треугольник, используем формулу для площади треугольника: \[ F = \frac{1}{2} \times \text{основание} \times \text{высота} = \frac{1}{2} \times 1{,}5 \, \text{м} \times 24 \, \text{кН/м} = 18 \, \text{кН} \] Это результатирующая сила нагрузки, которую можно представить как сосредоточенную силу, действующую на балку. 3. **Определение точки приложения нагрузки:** Центр тяжести треугольника находится на расстоянии \(\frac{1}{3}\) от его основания, то есть: \[ x_{cg} = \frac{1}{3} \times 1{,}5 \, \text{м} = 0{,}5 \, \text{м} \] Следовательно, эта сила действует на расстоянии 0{,}5 м от точки O. 4. **Вычисление момента относительно точки O:** Момент силы относительно точки O равен произведению силы на плечо (расстояние от точки приложения силы до точки O): \[ M_O = F \times x_{cg} = 18 \, \text{кН} \times 0{,}5 \, \text{м} = 9 \, \text{кНм} \] Таким образом, момент от распределённой нагрузки относительно точки O равен \( 9 \, \text{кНм} \).
