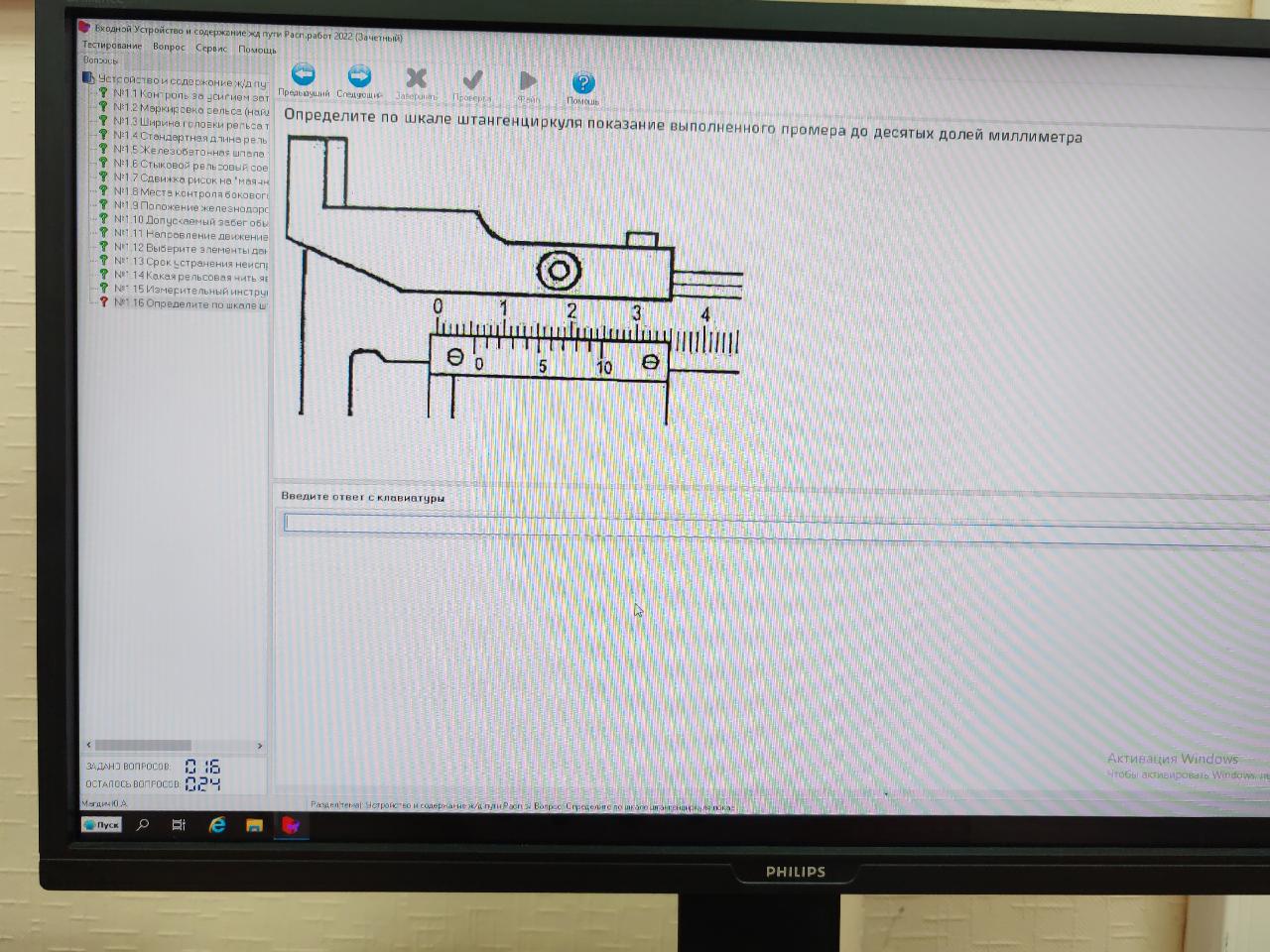

Определите по шкале штангенциркуля показание выполненного промера до десятых делей миллиметра

Чтобы определить показание штангенциркуля, следуйте этим шагам: 1. **Основная шкала**: Найдите, какое деление основной шкалы (на длинной линейной части штангенциркуля) совпадает с нулём нониуса (подвижной шкалы). Это даст вам целые миллиметры. 2. **Верньер (нониус)**: Найдите, какое деление нониуса точно совпадает с делением основной шкалы. Это будет величина в десятых долях миллиметра. **Шаги на примере:** - Основная шкала показывает 2 мм напротив нуля нониуса. - На нониусе деление 7 совпадает с делением основной шкалы. Таким образом, показание равно 2 мм + 0.7 мм = 2.7 мм. Если не видно линии, позволяющие определить точно, какое деление совпадает, перепроверьте показания, перемещая штангенциркуль.
