определить по шкале штангенциркуля показание выполненного промера до десятых

Чтобы определить показание по шкале штангенциркуля, нужно следовать следующему алгоритму:

1. Определение целых миллиметров:

   • Сначала посмотрите на шкалу основной линейки (нижняя шкала). Узнайте, около какой отметки находится нуль нониуса (подвижной шкалы). Это значение будет в целых миллиметрах.

2. Определение десятых долей миллиметра:

   • Найдите деление на нониусе (верхняя шкала), которое точно совпадает с делением на основной шкале. Цифра, находящаяся напротив этого деления на нониусе, указывает доли миллиметра.

3. Сложите значения:

   • Соедините целые миллиметры и десятые доли миллиметра для получения окончательного результата.

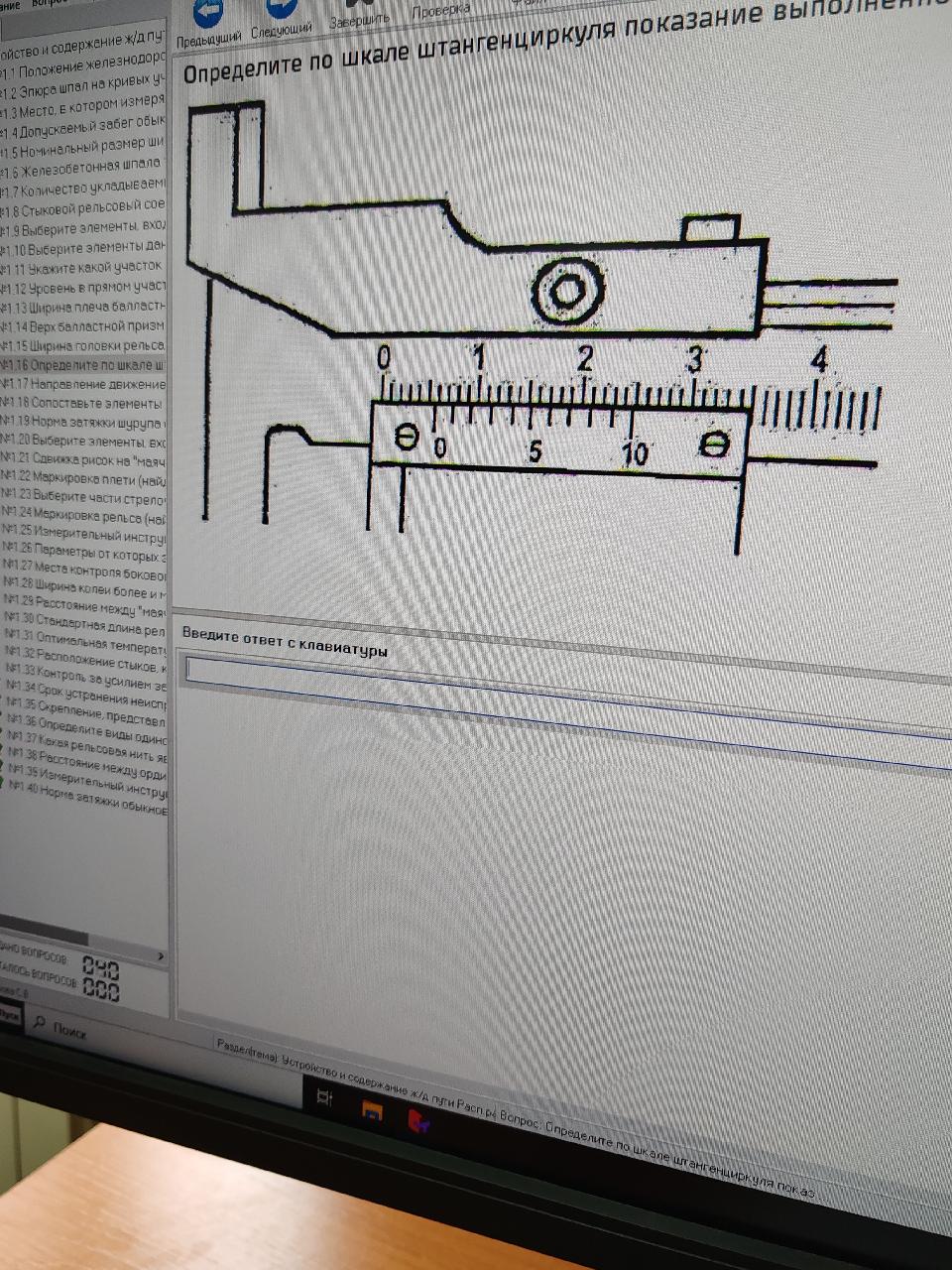

Теперь применим это к изображению:

1. Целые миллиметры:

   • Ноль на нониусе находится после отметки "2" на основной шкале, поэтому это 2 миллиметра.

2. Десятые доли миллиметра:

   • На нониусе отметка "4" совпадает с делением основной шкалы.

3. Итог:

   • Показание штангенциркуля будет 2.4 мм.

Таким образом, измеренное значение равно 2.4 миллиметра.
