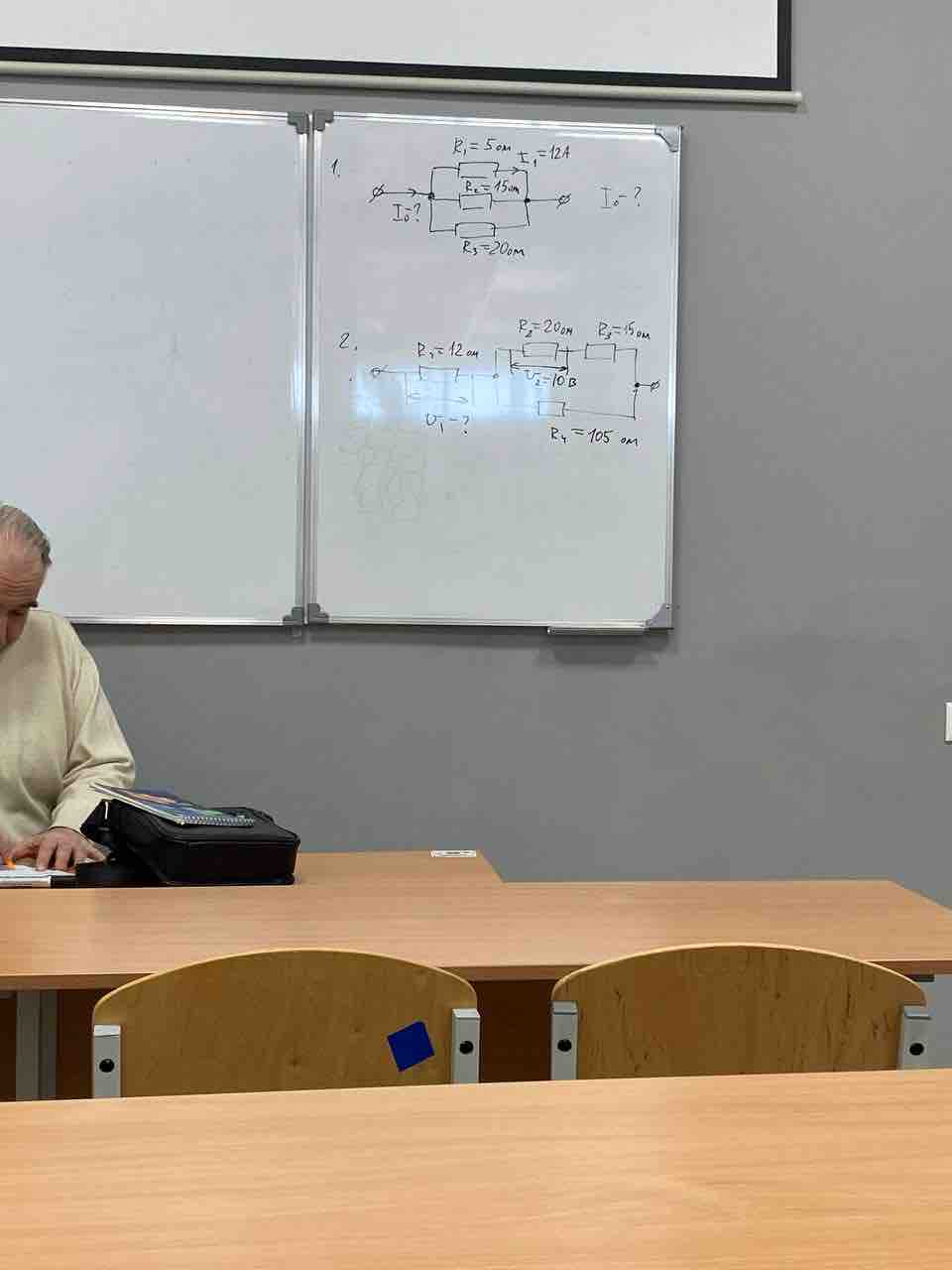

На изображении представлена задачка по физике или электротехнике, связанная с расчетом токов в цепи. Давайте разберем, как можно решить такую задачу пошагово. ### Общий подход: Для решения подобных задач используется метод Кирхгофа — законы, позволяющие анализировать сложные электрические цепи. ### Шаги к решению задачи: 1. **Обозначение всех элементов:** - На схеме указаны сопротивления (R) и ЭДС источников (E). Исходя из надписей, выпишите все данные. 2. **Первый закон Кирхгофа (Закон суммы токов):** - Для любого узла в сети сумма токов, входящих в узел, равна сумме токов, выходящих из узла. - Примените его к узлам, чтобы установить связи между токами в разных участках цепи. 3. **Второй закон Кирхгофа (Закон сумм напряжений):** - Для любого замкнутого контура сумма ЭДС равна сумме напряжений на всех элементах контура. - Определите контуры и составьте уравнения для них. Например, следуя по часовой стрелке или против для выбора пути обхода. 4. **Составление уравнений:** - В каждом контуре составьте уравнение: сумма напряжений на источниках равна сумме падений напряжений на резисторах. - Используйте закон Ома (V = IR) для определения напряжения на резисторах. 5. **Решение системы уравнений:** - Используйте составленные уравнения для расчета токов I1, I2 и I3. - Решайте систему уравнений (например, методом подстановки или матричного разложения) для определения неизвестных токов. ### Пример: Предположим, у вас есть три контура и вы обозначили токи I1, I2, I3. Тогда для каждого контура вы можете записать: - Контур 1: \( E_1 = I_1 \cdot R_1 + I_2 \cdot R_2 \) - Контур 2: \( E_2 = I_2 \cdot R_2 + I_3 \cdot R_3 \) - Контур 3: \( I1 + I3 = I2 \) ### Итог: Таким образом, для решения задачи нужно выполнить указанные шаги: обозначить данные, применить законы Кирхгофа и решить образовавшуюся систему уравнений. Это методический подход, который применим к большинству задач такого типа. Если у вас есть конкретные данные или величины, следуйте описанным шагам с учетом этих деталей для нахождения решения.
