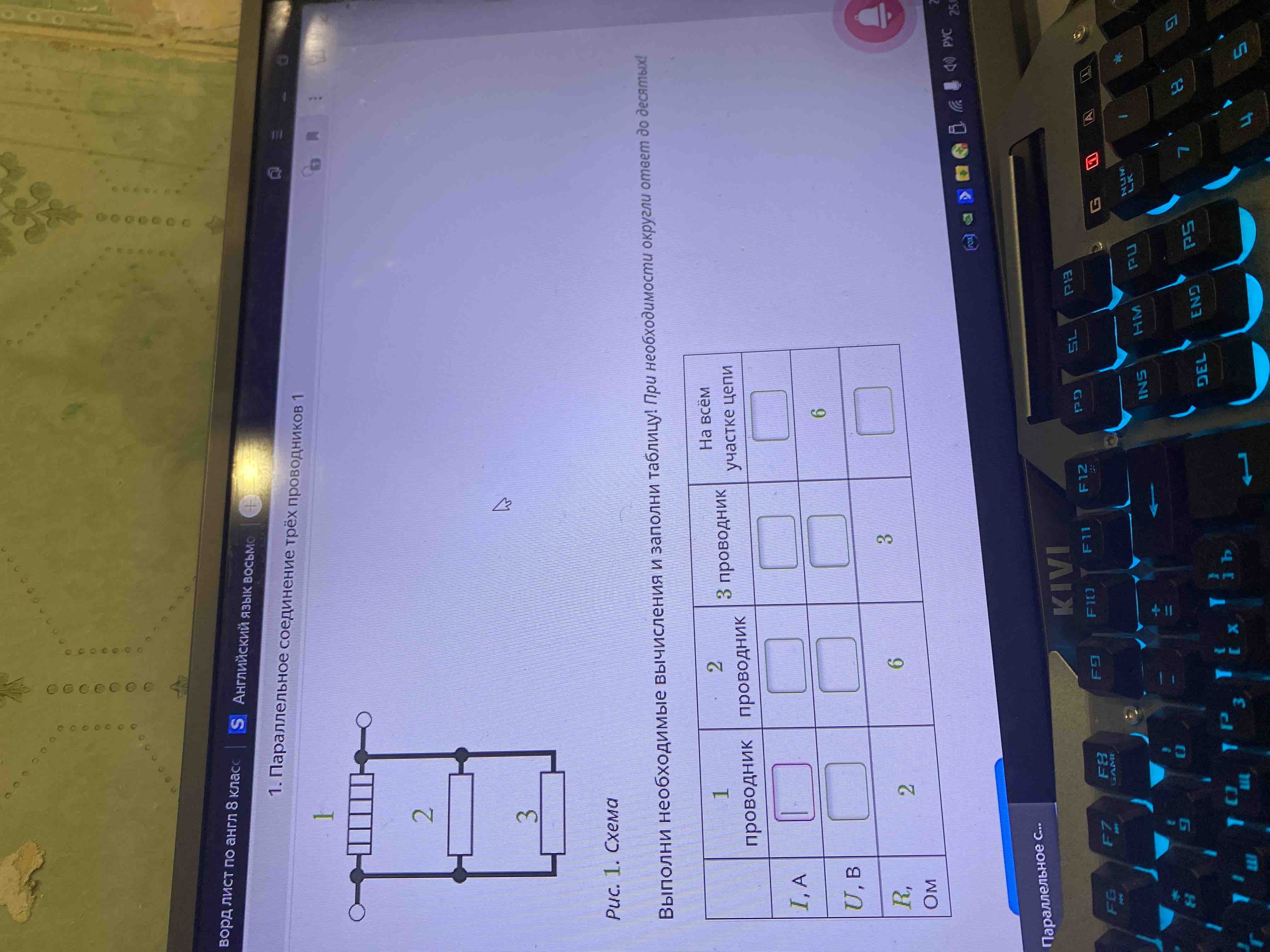

Рассмотри картинку

В этой задаче речь идет о параллельном соединении трех проводников. Давайте разберемся с заполнением таблицы: ### Основные законы и формулы 1. **Общий ток в цепи (I)** при параллельном соединении равен сумме токов через все проводники: \[ I = I_1 + I_2 + I_3 \] 2. **Общая напряжение (U)** одинаково для всех проводников: \[ U = U_1 = U_2 = U_3 \] 3. **Общая проводимость** (G типа проводимости, не в таблице, но полезно): \[ \frac{1}{R} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3} \] 4. Мощность (P) через один проводник: \[ P = I \cdot U \] ### Шаги решения 1. **Заполнение для каждого проводника (1, 2, 3):** - Для каждого проводника используйте формулу Ома \( I = \frac{U}{R} \) для расчета тока. - Мощность найдите по формуле \( P = I \cdot U \). 2. **Итоговые значения:** - Суммарный ток через все участки сложите как \( I = I_1 + I_2 + I_3 \). - На всех участках цепи напряжение будет равно напряжению на отдельном резисторе \( U_1 = U_2 = U_3 \). - Общую мощность можно определить как \( P_{\text{общ}} = P_1 + P_2 + P_3 \). ### Пояснения по таблице - **I**: Найдите ток для каждого проводника и суммарный. - **U**: Напряжение на всех участках будет одинаковым. - **P**: Рассчитайте мощность для каждого проводника и суммарную мощность для всех. Если у вас есть конкретные данные (например, значения сопротивлений или напряжения), вы можете подставить их в соответствующие формулы для более конкретных расчетов. Если же данных нет, важно помнить, как они связаны между собой в параллельной цепи.
