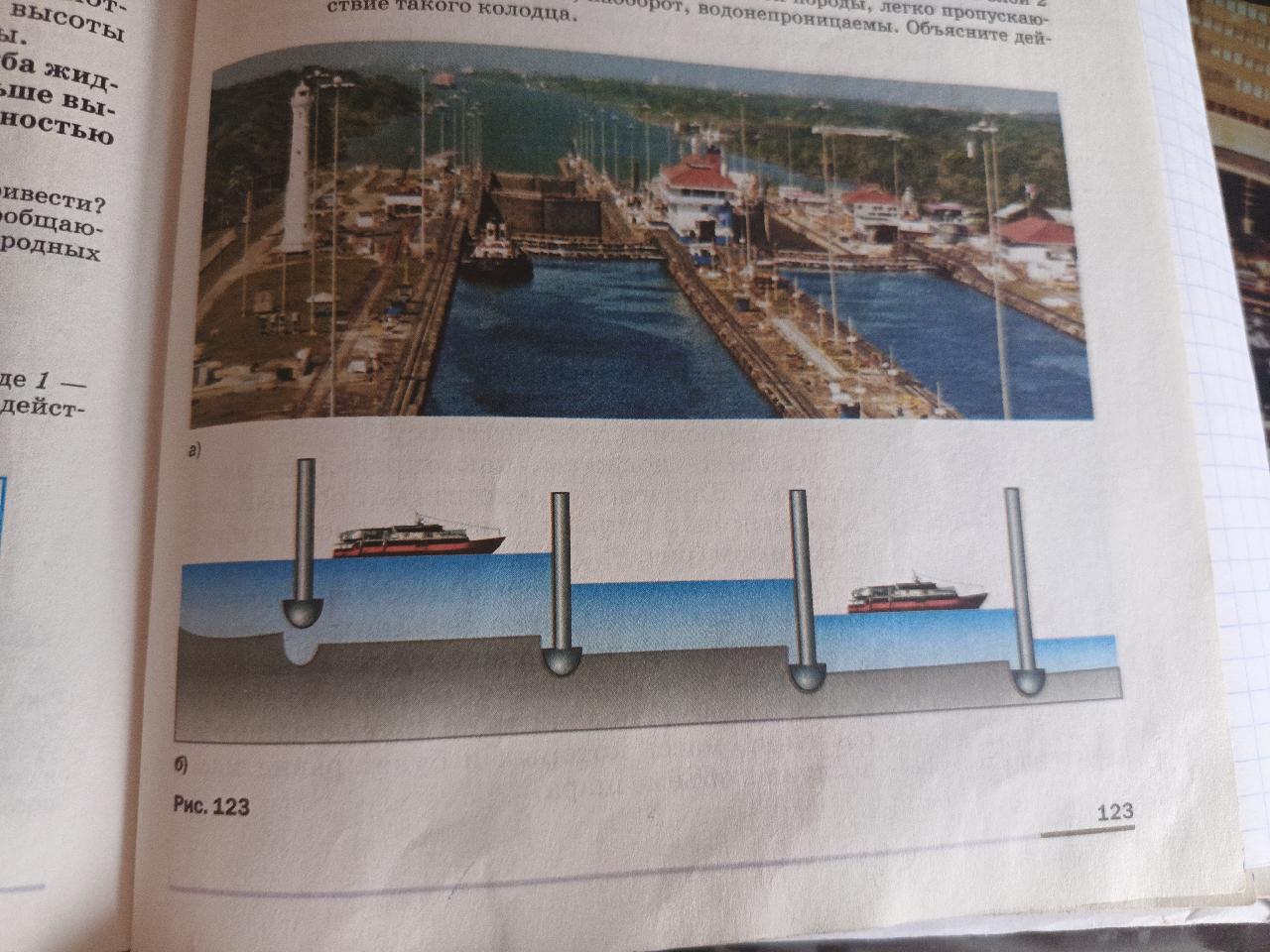

на рисунке 123 а дана схема устройства шлюза , а на рисунке 123 б схема шлюзования судов. рассмотрите рисунки и объясните принцип действия шлюзов. Какое явление используется в…
На рисунке 123 а дана схема устройства шлюза , а на рисунке 123 б схема шлюзования судов. рассмотрите рисунки и объясните принцип действия шлюзов. Какое явление используется в работе шлюзов?
Шлюз — это гидротехническое сооружение, которое обеспечивает подъем и опускание судов между участками водоема с разными уровнями воды. Рассмотрим, как работает шлюз на примере ваших рисунков.
Принцип действия шлюза
Начальная позиция:
- Судно заходит в первую камеру шлюза, которая заполнена водой до уровня нижнего участка водоема.
Заполнение водой:
- Ворота закрываются за судном. Камера постепенно заполняется водой из более высокого участка водоема. Из-за этого уровень воды в камере поднимается, поднимая и судно.
Выравнивание уровня:
- Когда уровень воды в камере достигает уровня следующего участка водоема, ворота открываются, и судно переходит в следующую камеру или выходит на новый уровень водоема.
Опускание:
- Для спуска судно заходит в камеру с высоким уровнем воды. Ворота закрываются, и вода медленно спускается до уровня следующего, более низкого участка водоема.
Выход судна:
- При достижении нужного уровня воды ворота открываются, и судно может выйти.
Используемое явление
В работе шлюзов используется явление «сообщающиеся сосуды». Это позволяет воде вытекать или поступать в камеру, уравнивая уровень воды с уровнем водоема или соседней камеры.
Заключение
Шлюзы обеспечивают безопасный переход судов между участками реки или канала с разными уровнями воды, что особенно важно при пересечении возвышенностей на водных путях, как, например, в Панамском канале.
