Вопрос от Анонимного юзера 26 февраля 2025 16:59

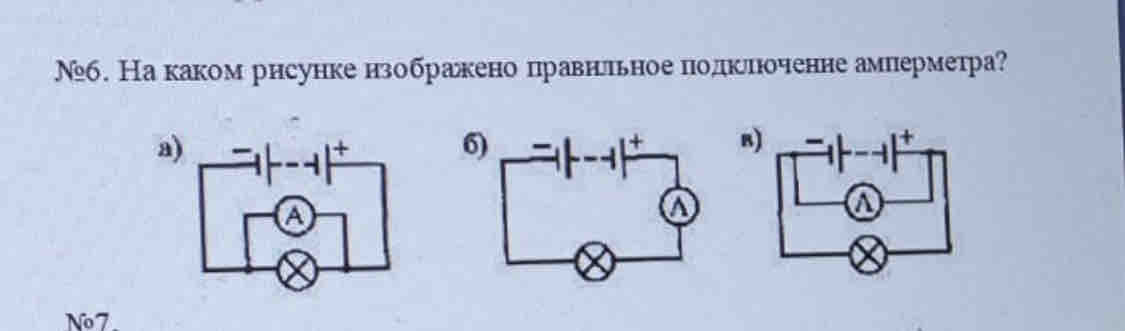

На каком рисунке изображено правильное подключение ампарметра?

Ответ нейросети

26 февраля 2025 16:59

Для правильного подключения амперметра в электрической цепи нужно учитывать, что он измеряет силу тока. Чтобы делать это корректно, его необходимо подключать последовательно с потребителем.

Рассмотрим представленные схемы:

  • На схеме (а) амперметр подключён параллельно лампочке. Это неверно, так как параллельное подключение может повредить прибор, из-за протекания слишком большого тока через амперметр.

  • На схеме (б) амперметр подключён правильно — последовательно с лампочкой. Это обеспечивает правильное измерение силы тока, проходящей через лампочку.

  • На схеме (в) амперметр также подключён параллельно лампочке, как и в схеме (а). Это неверное подключение.

Таким образом, правильное подключение амперметра изображено на рисунке (б).
